캠리 하이브리드 라디에이터 누수 수리｜콘덴서 교환 및 인버터 냉각계통 점검

토요타 캠리 하이브리드 차량의 라디에이터 냉각수 누수 수리 사례입니다.

라디에이터 교환을 위해 차량 전면부를 분해하던 중 에어컨 콘덴서 파손도 추가로 확인되어 함께 교환했습니다.

조립 후에는 엔진 냉각수 주입과 하이브리드 인버터 냉각계통의 워터펌프 작동 및 냉각수 순환 상태까지 점검했습니다.

1. 캠리 하이브리드 입고 및 고장 원인

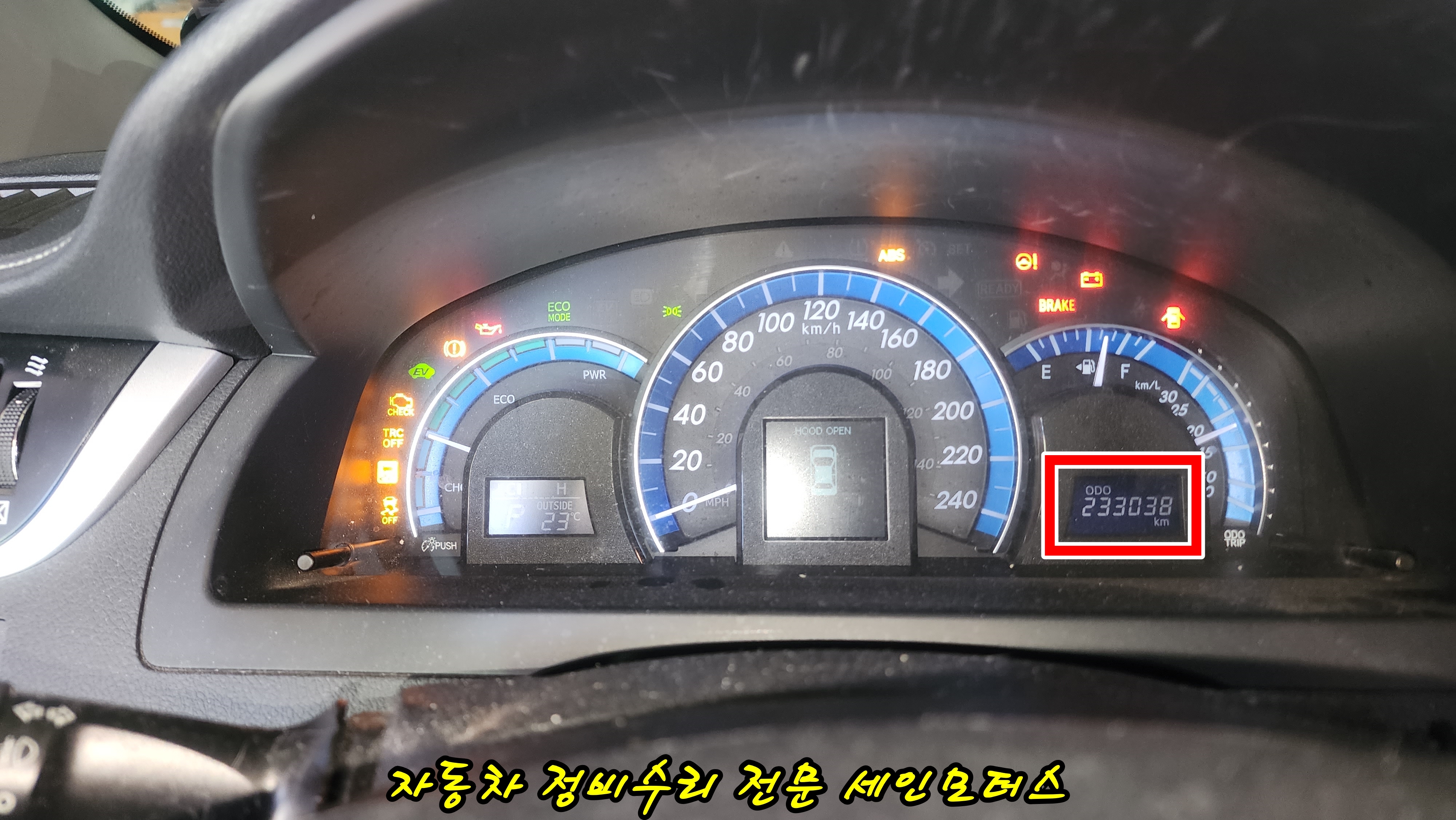

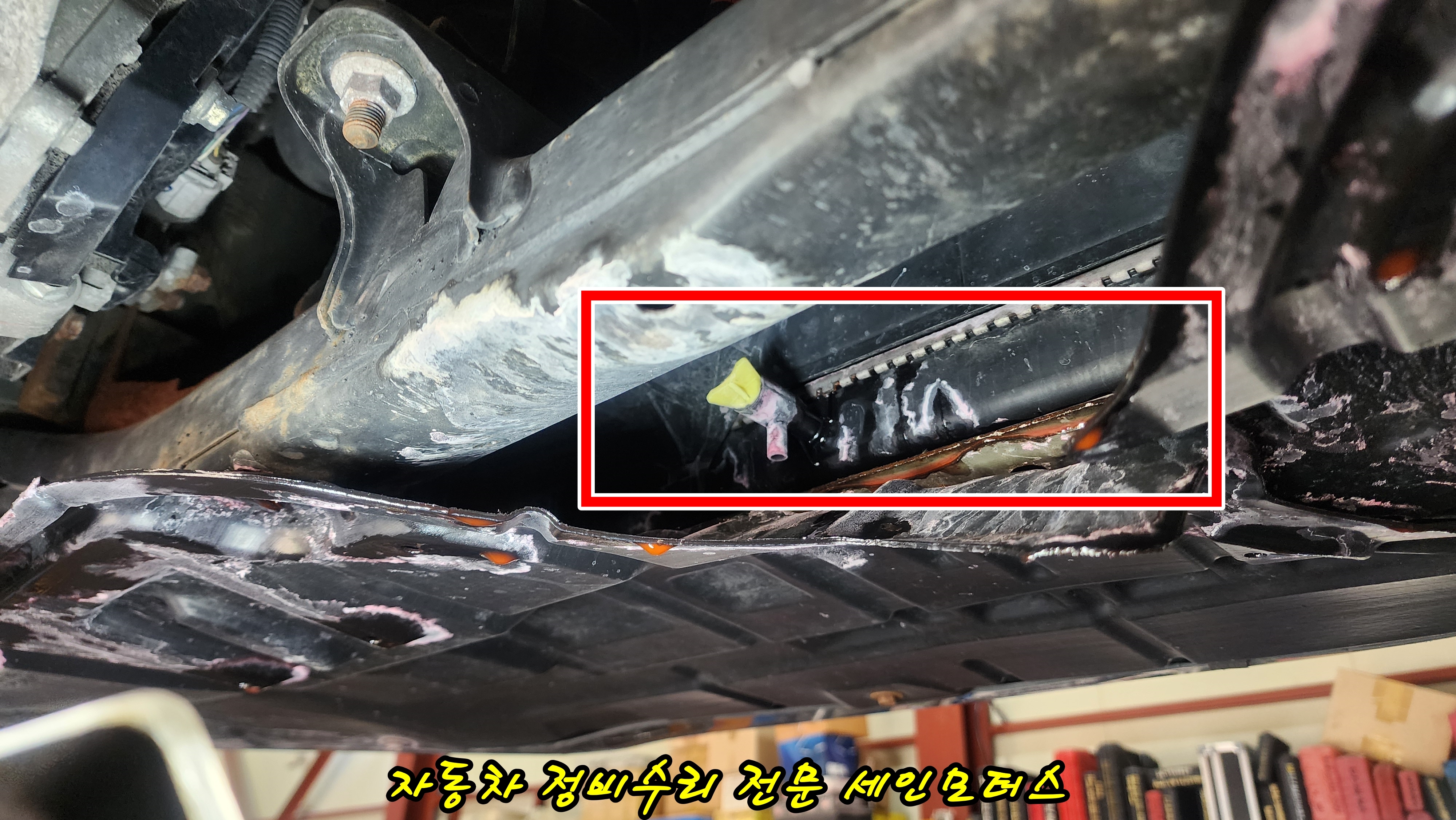

이번 차량은 라디에이터 냉각수 누수 문제로 입고되었습니다.

라디에이터는 엔진에서 발생한 열을 외부로 방출하는 냉각계통의 핵심 부품입니다. 라디에이터가 손상되면 냉각수가 감소하고, 누수가 심해지면 엔진 과열로 이어질 수 있습니다.

냉각수가 반복적으로 줄어든다면 단순히 보충하는 것보다 누수 부위를 정확히 확인하고 원인을 해결하는 것이 중요합니다.

2. 작업 중 추가로 발견된 에어컨 콘덴서 파손

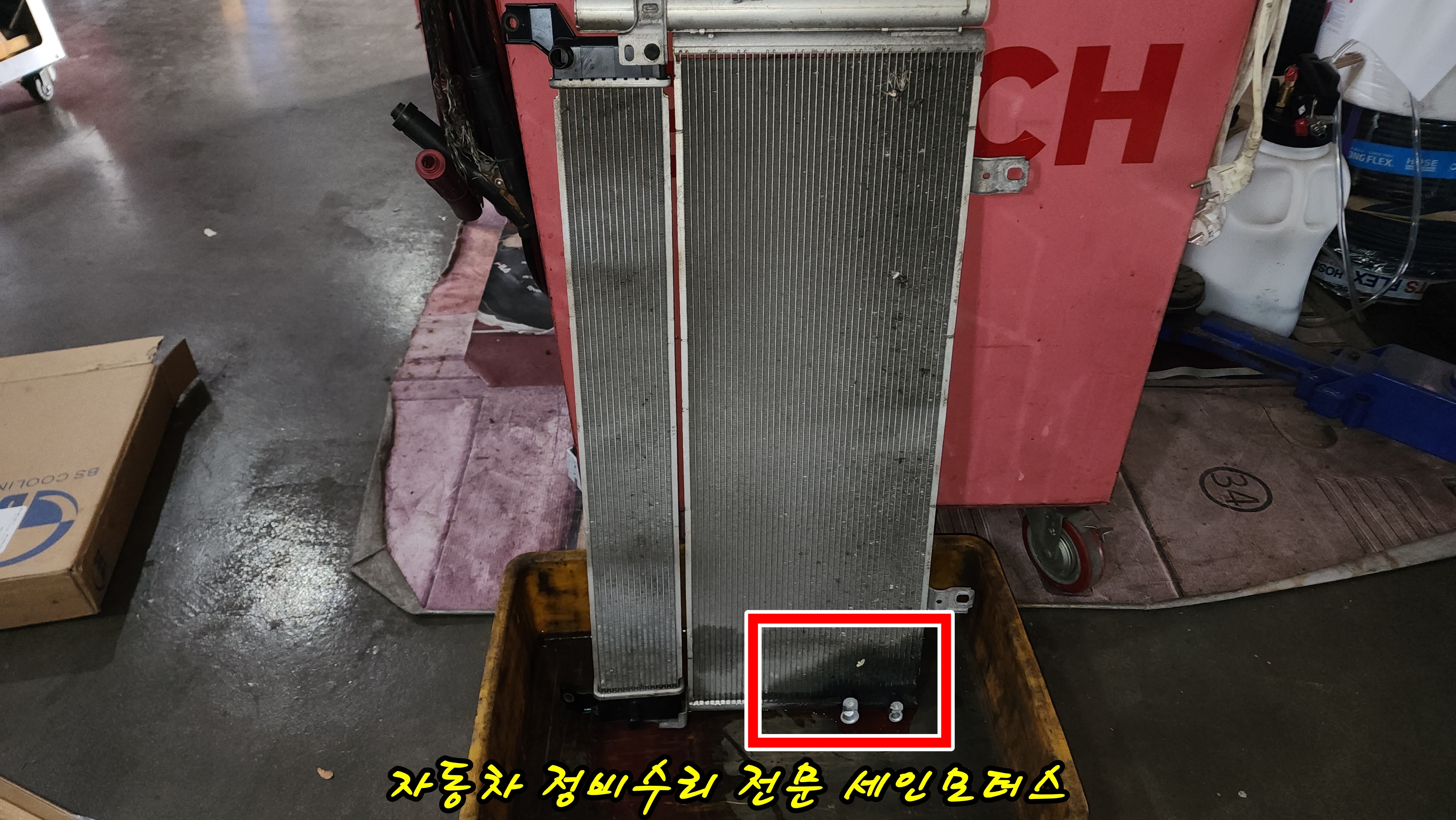

라디에이터 교환을 위해 차량 전면부를 분해하던 중 추가 손상 부위를 확인했습니다.

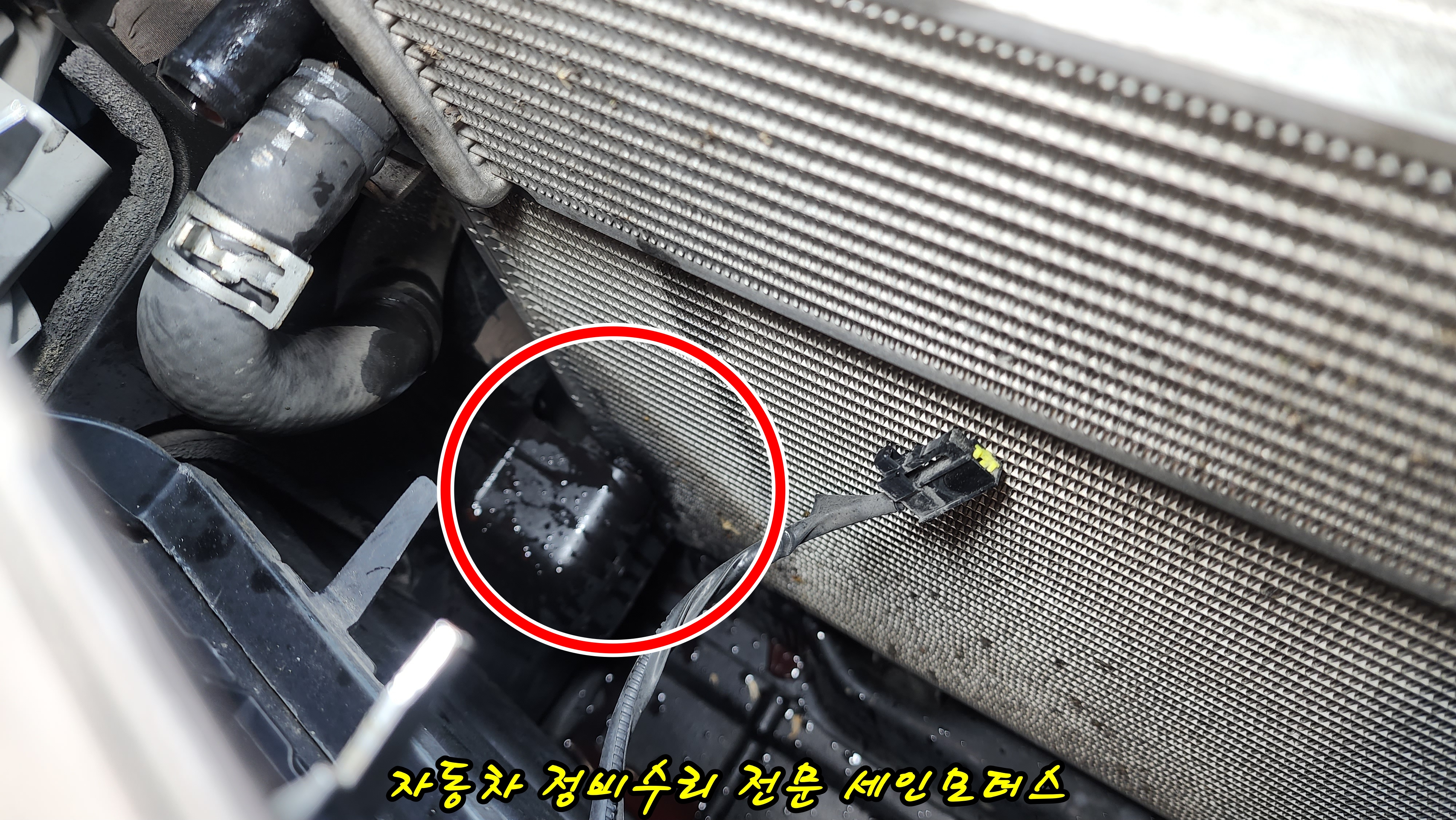

점검 결과 에어컨 콘덴서가 파손된 상태였습니다.

라디에이터는 엔진 냉각수를 냉각하는 부품이며, 콘덴서는 에어컨 냉매의 열을 방출하는 부품입니다. 두 부품은 차량 전면부에 가까이 장착되어 있지만 기능은 서로 다릅니다.

이번 사례에서는 최초 입고 원인이었던 라디에이터 누수 외에 콘덴서 파손까지 확인되어 교환 작업을 함께 진행했습니다.

3. 라디에이터 및 콘덴서 교환

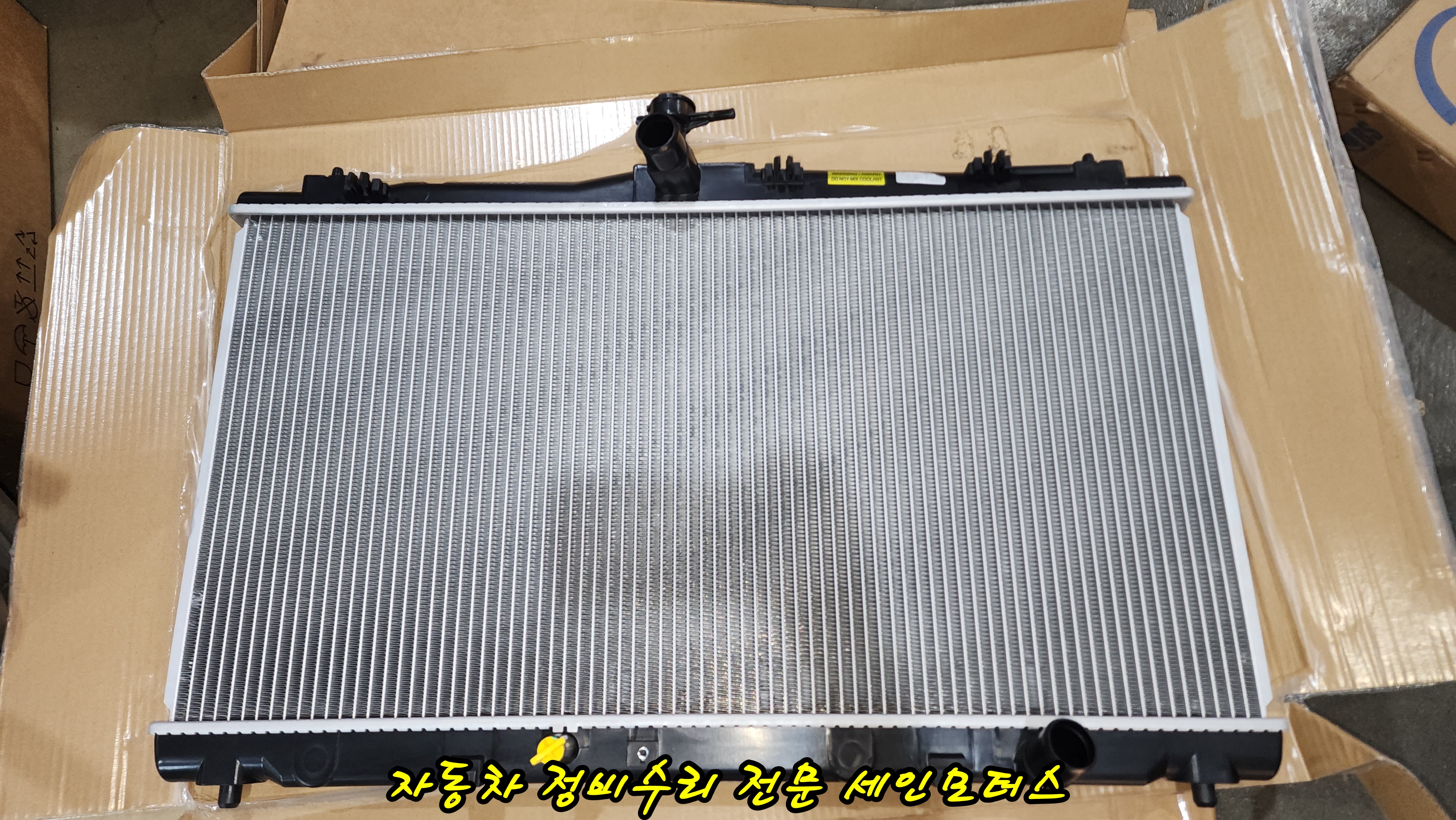

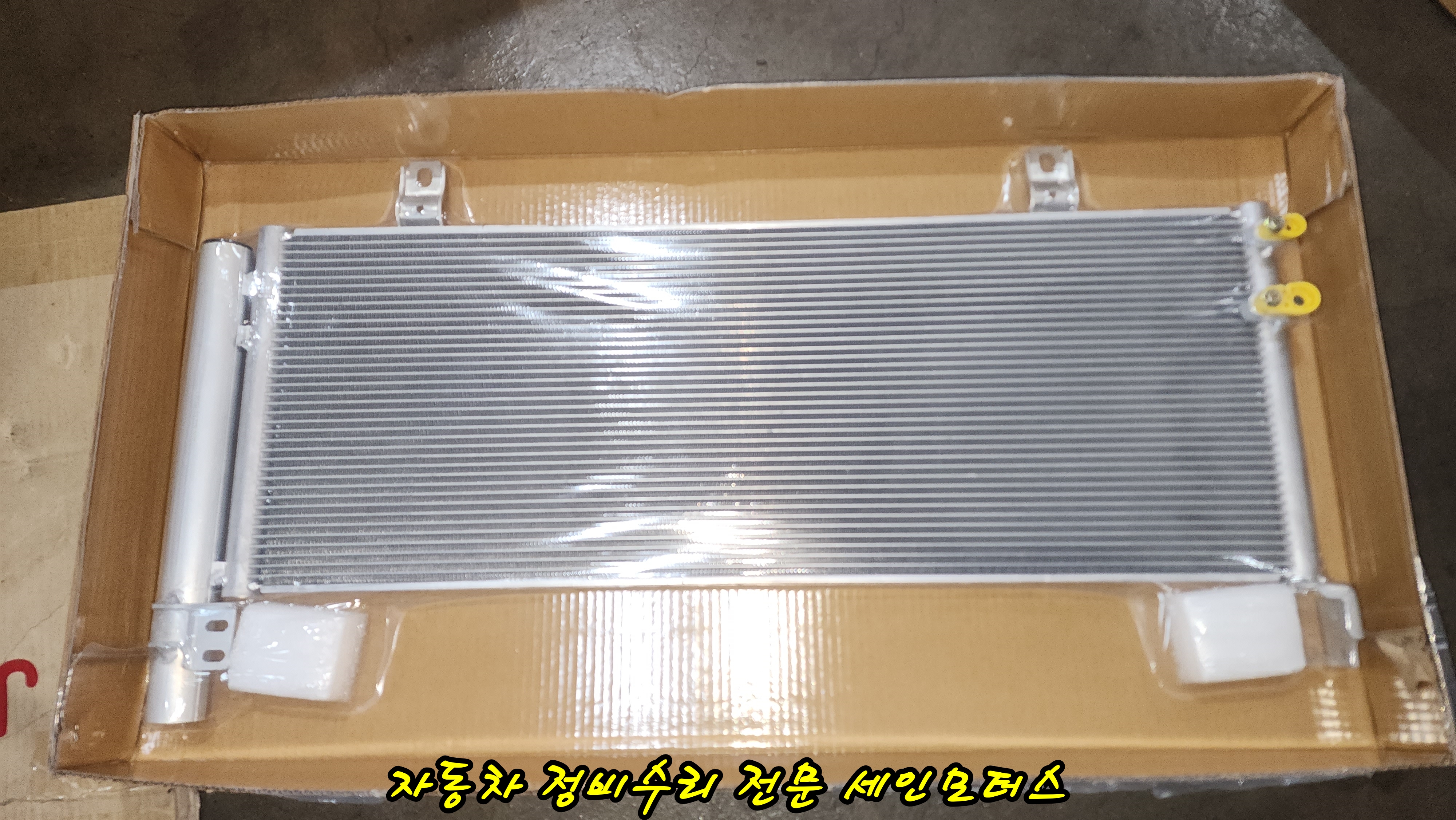

기존 부품을 탈거한 후 신품 라디에이터와 콘덴서를 준비했습니다.

부품을 장착하기 전에는 연결부와 고정 위치, 주변 부품과의 간섭 여부를 확인해야 합니다.

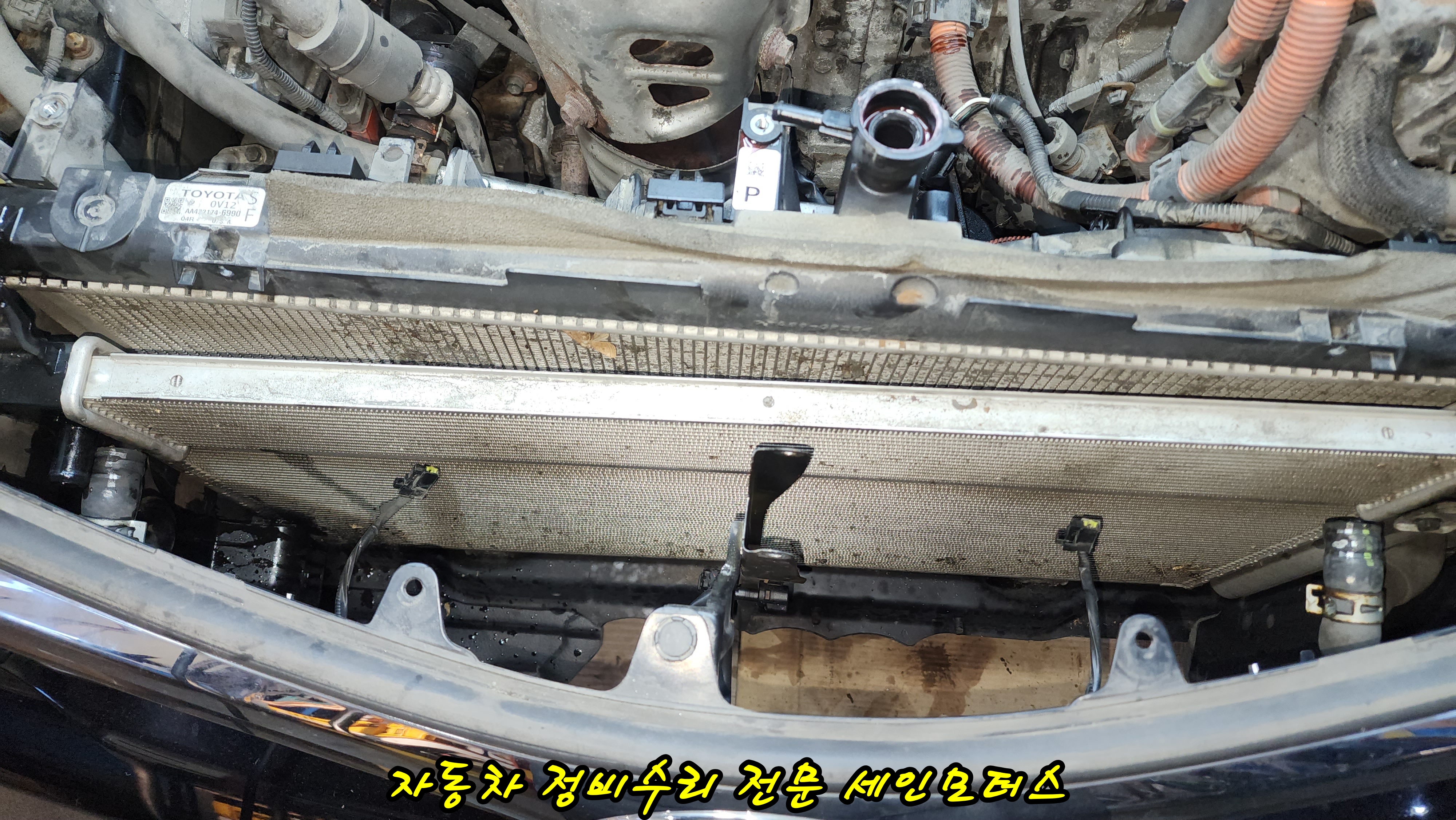

신품 부품을 장착한 후 냉각수 호스와 주변 부품의 연결 상태를 확인했습니다.

부품 교환 후에는 냉각수 주입뿐 아니라 누수 여부와 냉각수 순환 상태까지 점검해야 합니다.

4. 엔진 냉각수 주입

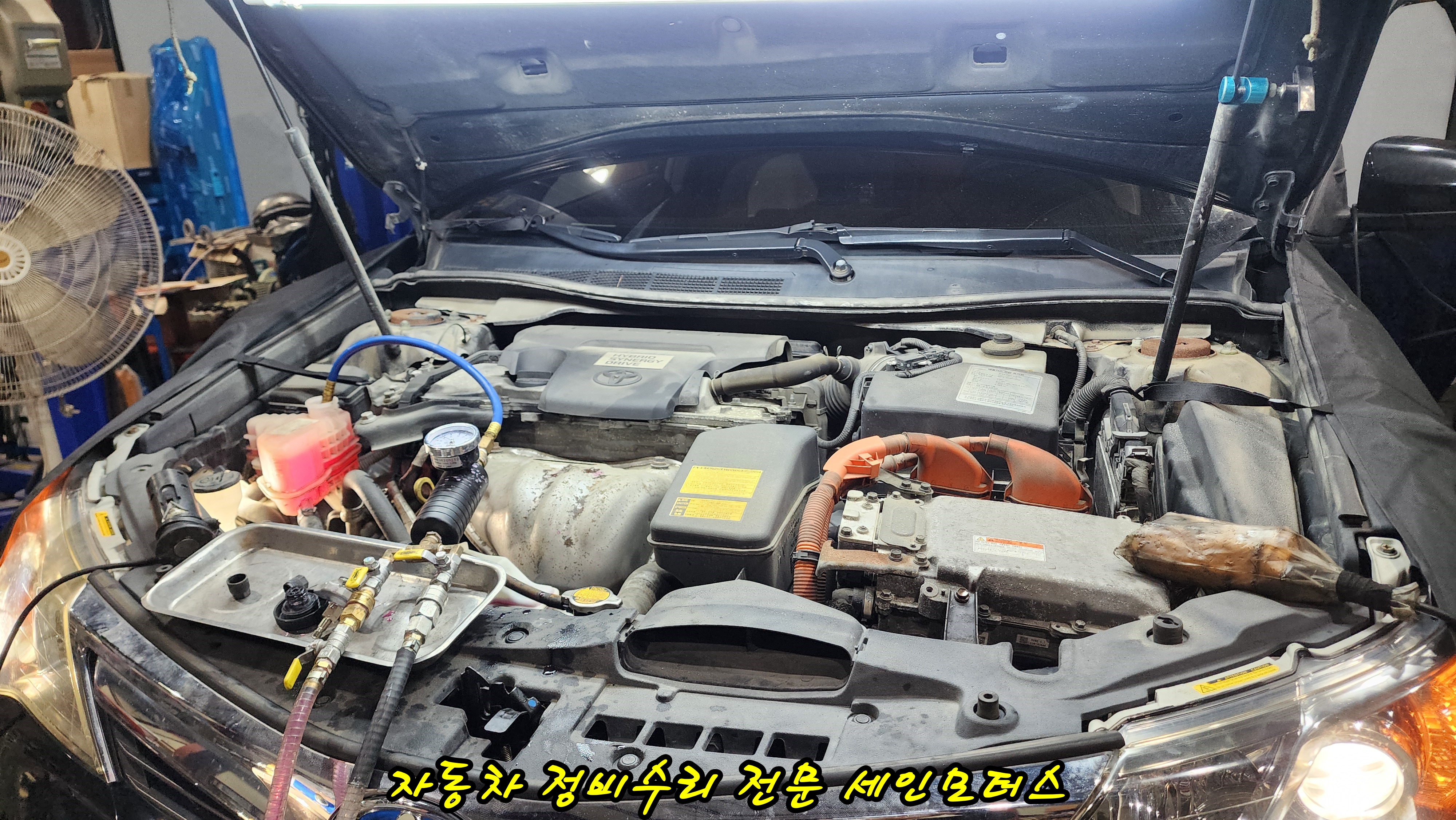

라디에이터 교환 후 엔진 냉각수를 주입했습니다.

냉각수 라인이 분리되었던 경우 내부에 공기가 남을 수 있으므로 차량별 정비 절차에 따라 에어빼기를 진행해야 합니다.

냉각수 수위가 정상이라고 해서 내부에 공기가 전혀 없다고 단정할 수는 없습니다. 냉각수량과 순환 상태, 연결부 누수 여부를 함께 확인하는 것이 중요합니다.

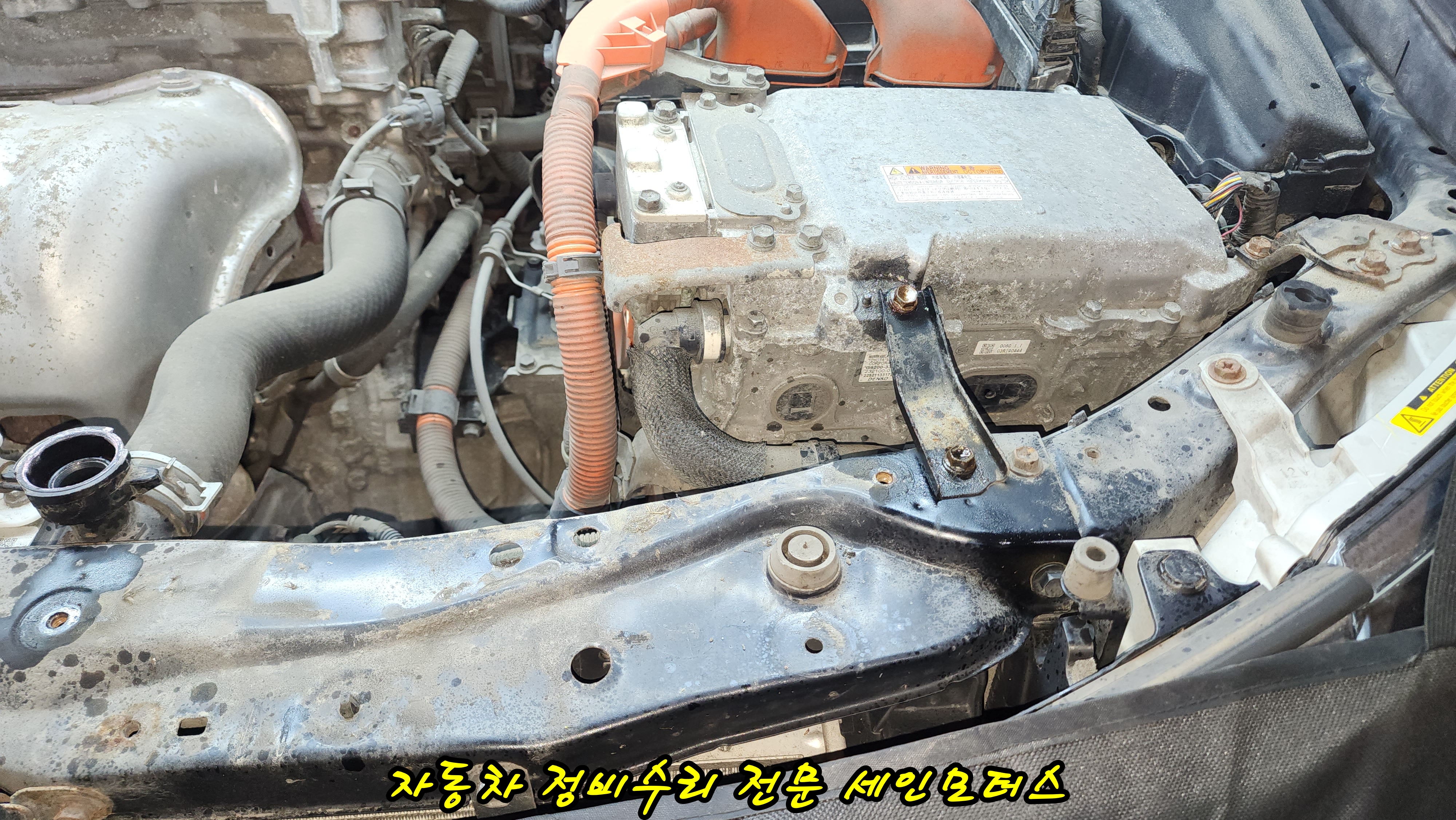

5. 캠리 하이브리드 인버터 냉각계통 점검

하이브리드 차량은 일반 내연기관 차량과 달리 엔진 냉각계통과 인버터 냉각계통을 구분해 점검해야 합니다.

인버터는 하이브리드 전기 구동 시스템의 주요 부품으로, 작동 중 발생하는 열을 관리하기 위한 냉각계통이 적용됩니다.

따라서 인버터 냉각수 라인이 분리되었다면 해당 회로의 냉각수량과 순환 상태를 별도로 확인해야 합니다.

6. 제니스 진단기를 이용한 워터펌프 작동 테스트

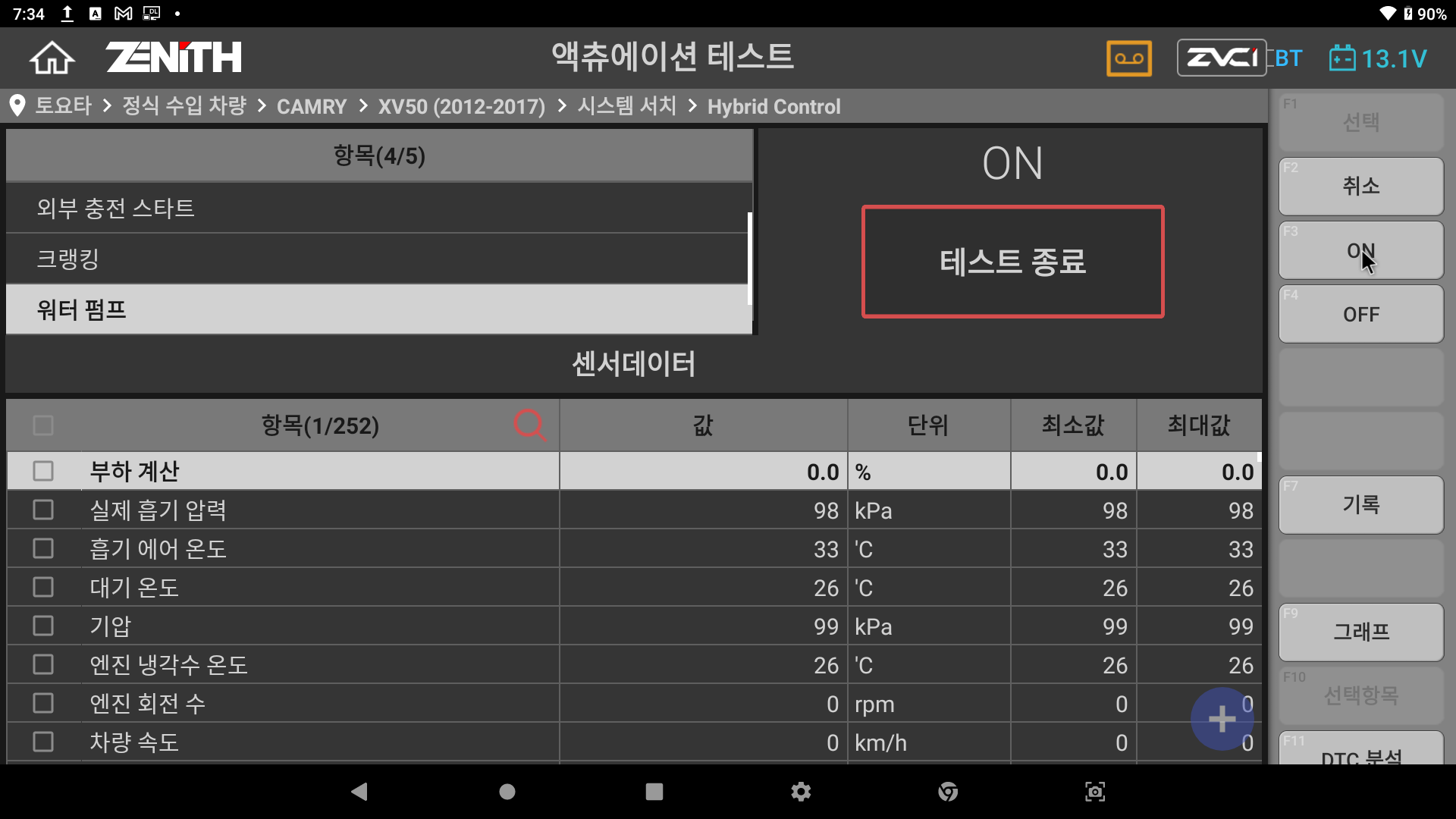

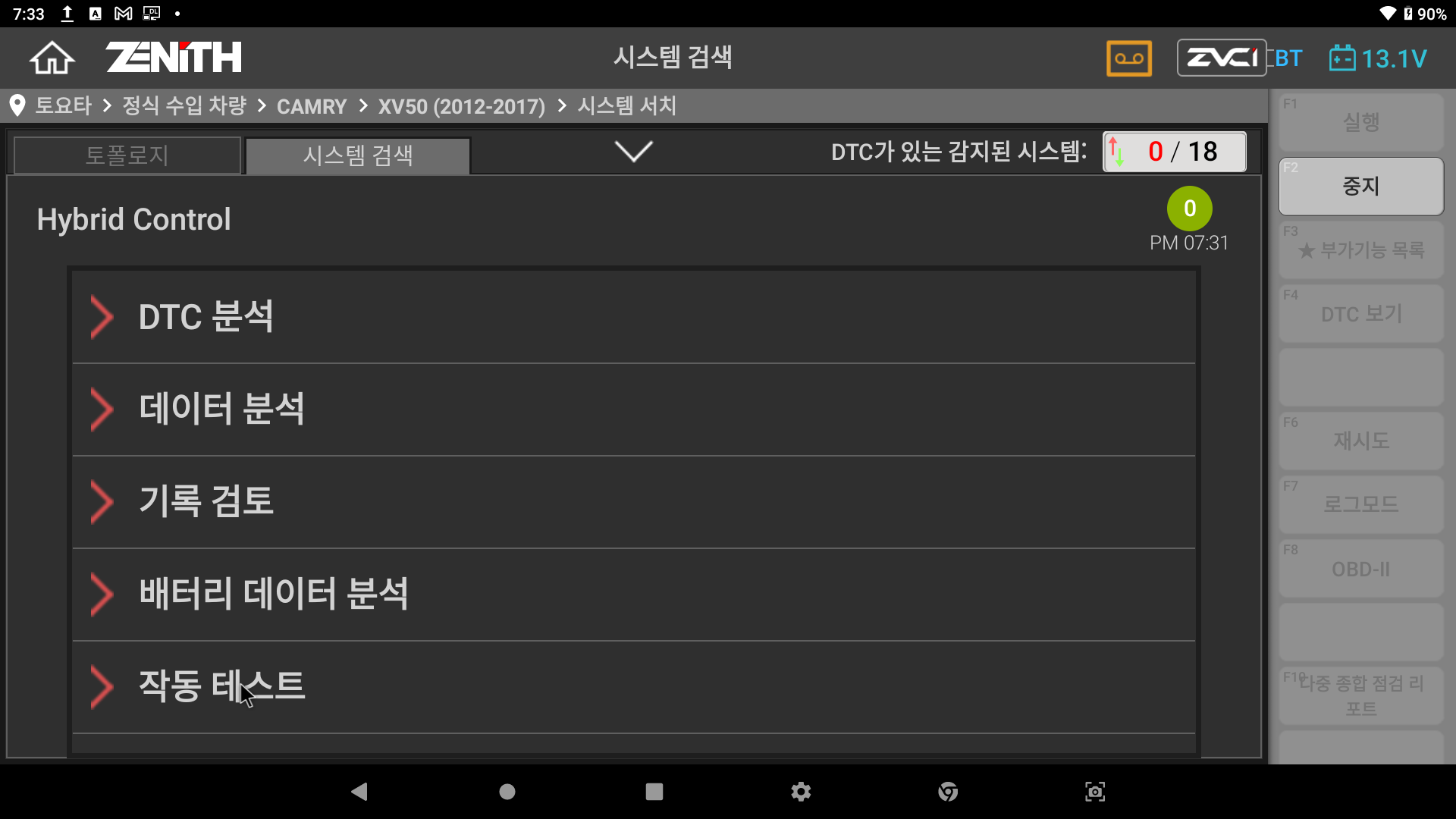

이번 작업에서는 제니스 진단기를 이용해 토요타 캠리 하이브리드 시스템에 진입했습니다.

하이브리드 컨트롤의 작동 테스트 메뉴에서 워터펌프 항목을 선택했습니다.

워터펌프를 강제 구동하자 인버터 냉각계통에서 냉각수가 순환하는 것을 확인할 수 있었습니다.

펌프 작동 중에는 리저버 탱크의 냉각수 수위와 기포 발생 여부를 함께 확인했습니다.

냉각수 순환이 확인되더라도 기포가 완전히 제거되었다고 바로 단정할 수는 없습니다. 차량별 정비 절차에 따라 최종 냉각수량과 누수 여부를 확인해야 합니다.

7. 최종 점검 및 정상 출고

모든 조립 작업을 마친 후 냉각수 호스 연결부와 주변 부품의 장착 상태를 점검했습니다.

최종 점검에서는 다음 항목을 확인하는 것이 중요합니다.

• 라디에이터 및 냉각수 호스 연결부 누수 여부
• 엔진 냉각수 수위 및 순환 상태
• 인버터 리저버 탱크 냉각수 수위
• 인버터 워터펌프 작동 상태

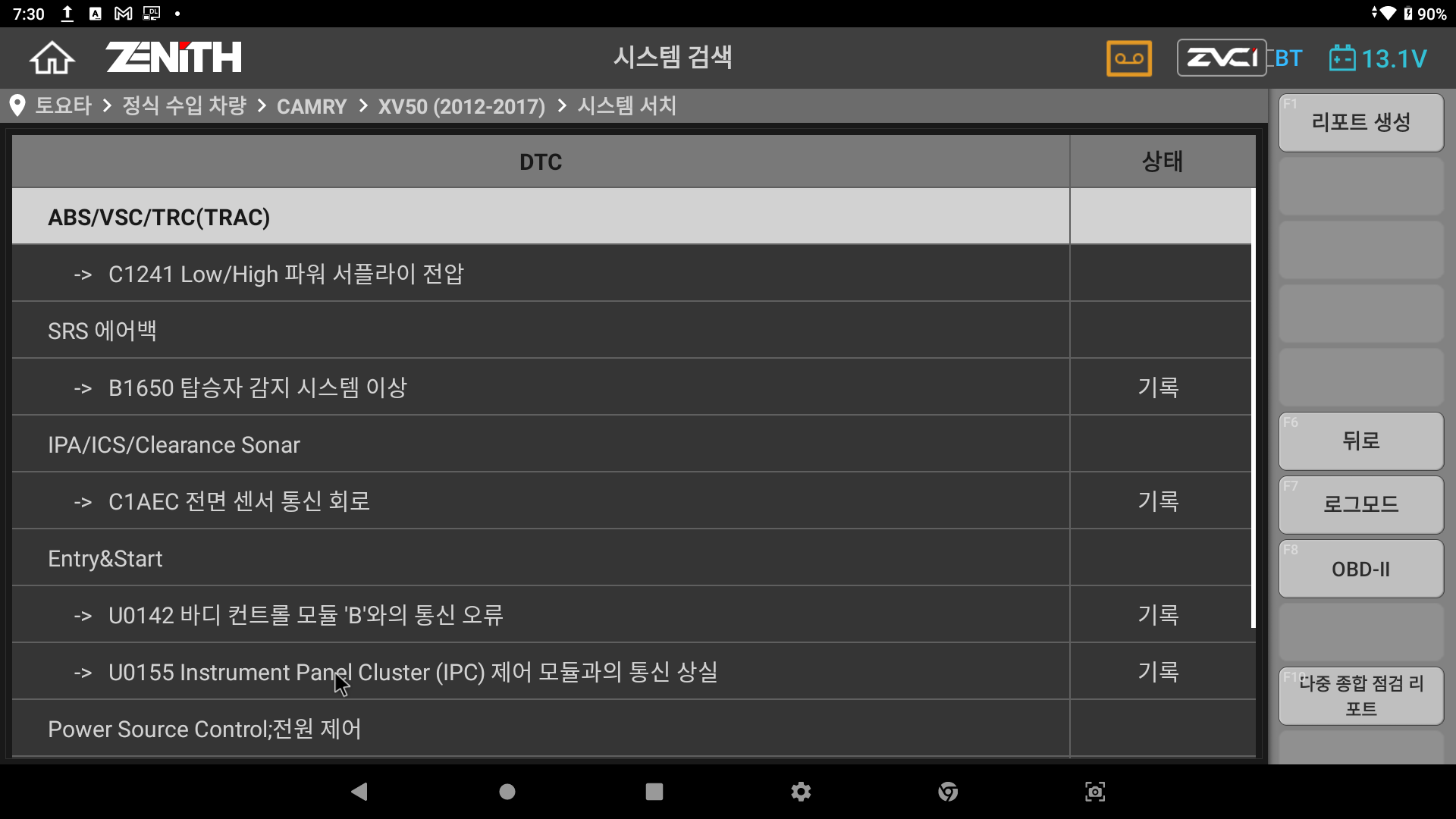

• 계기판 경고등 및 진단기 고장코드
• 콘덴서 교환 후 에어컨 작동 상태

이번 캠리 하이브리드 차량은 최초 입고 원인이었던 라디에이터 누수 문제를 해결하고, 작업 중 추가로 발견된 에어컨 콘덴서 파손까지 교환했습니다. 이후 냉각수 주입과 인버터 냉각계통의 순환 상태를 확인한 후 정상 출고했습니다.

8. 캠리 하이브리드 냉각수 누수, 왜 정확한 점검이 중요할까요?

냉각수 누수는 초기에는 작은 흔적으로 나타날 수 있지만 방치하면 엔진 과열 등 추가적인 문제로 이어질 수 있습니다.

또한 하이브리드 차량은 엔진 냉각계통과 인버터 냉각계통을 구분해야 하므로 일반 차량과 다른 점검 절차가 필요합니다.

냉각수가 반복적으로 줄어들거나 차량 하부에 냉각수 흔적이 보인다면 정확한 누수 원인을 확인하는 것이 좋습니다.

원주에서 토요타 캠리 하이브리드 라디에이터 교환, 냉각수 누수 수리, 에어컨 콘덴서 교환 및 하이브리드 냉각계통 점검이 필요하시다면 세인모터스로 문의해 주세요.

세인모터스 | 수입차 정비·수리 전문

※ 차량의 연식과 세부 사양에 따라 정비 절차가 달라질 수 있습니다.

---

자주 묻는 질문(FAQ)

Q1. 캠리 하이브리드 라디에이터에서 냉각수가 새면 운행해도 되나요?

냉각수 누수량과 엔진 온도에 따라 위험도가 달라집니다. 냉각수가 빠르게 줄거나 과열 경고가 발생하면 운행을 중단하고 점검받는 것이 안전합니다.

Q2. 라디에이터와 에어컨 콘덴서는 같은 부품인가요?

아닙니다. 라디에이터는 엔진 냉각수를 냉각하고, 콘덴서는 에어컨 냉매의 열을 방출합니다. 서로 다른 기능을 담당합니다.

Q3. 캠리 하이브리드는 인버터 냉각수도 별도로 점검해야 하나요?

네. 엔진 냉각계통과 인버터 냉각계통은 구분해 점검해야 합니다. 냉각수 라인이 분리되었다면 해당 회로의 냉각수량과 순환 상태를 확인해야 합니다.

Q4. 냉각수만 보충하면 누수 문제가 해결되나요?

냉각수 보충은 부족한 양을 채우는 조치일 뿐, 누수 원인을 해결하지는 못합니다. 누수 부위를 확인하고 필요한 수리를 진행해야 합니다.
