지프 체로키 P0457 고장코드, 캐니스터와 ESIM에서 누설을 확인했습니다

안녕하세요. 세인모터스입니다.

오늘 소개해드릴 차량은 지프 체로키(KL) 차량입니다.

차량 입고 당시 고객님께서는

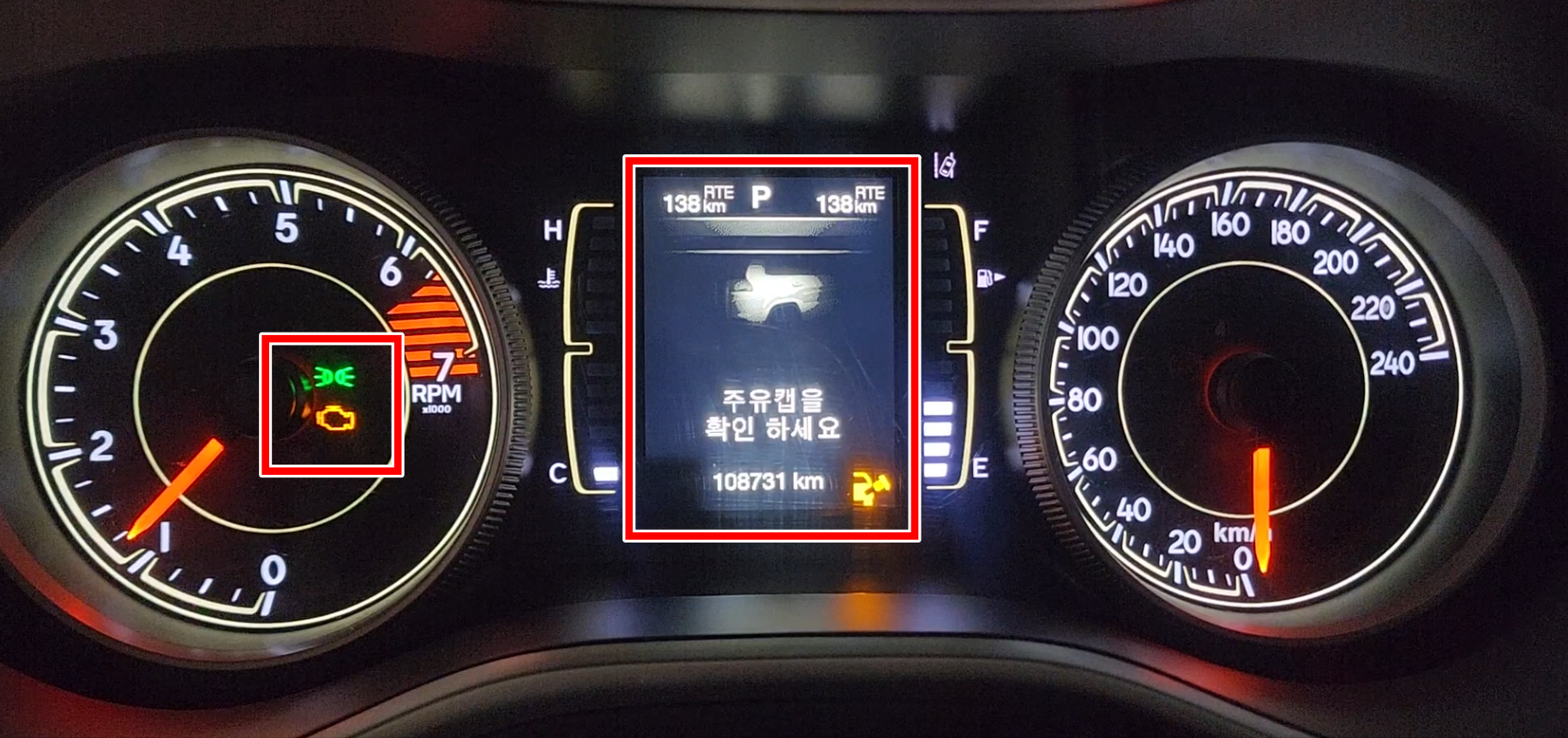

엔진경고등과 주유캡 관련 경고가 함께 발생한다고 말씀해주셨습니다.

주유캡 경고가 발생하면 가장 먼저 주유캡부터 생각하기 쉽습니다.

하지만 이번 차량은 단순히 주유캡을 교환하는 것으로

끝낼 수 있는 상황인지 정확하게 확인할 필요가 있었습니다.

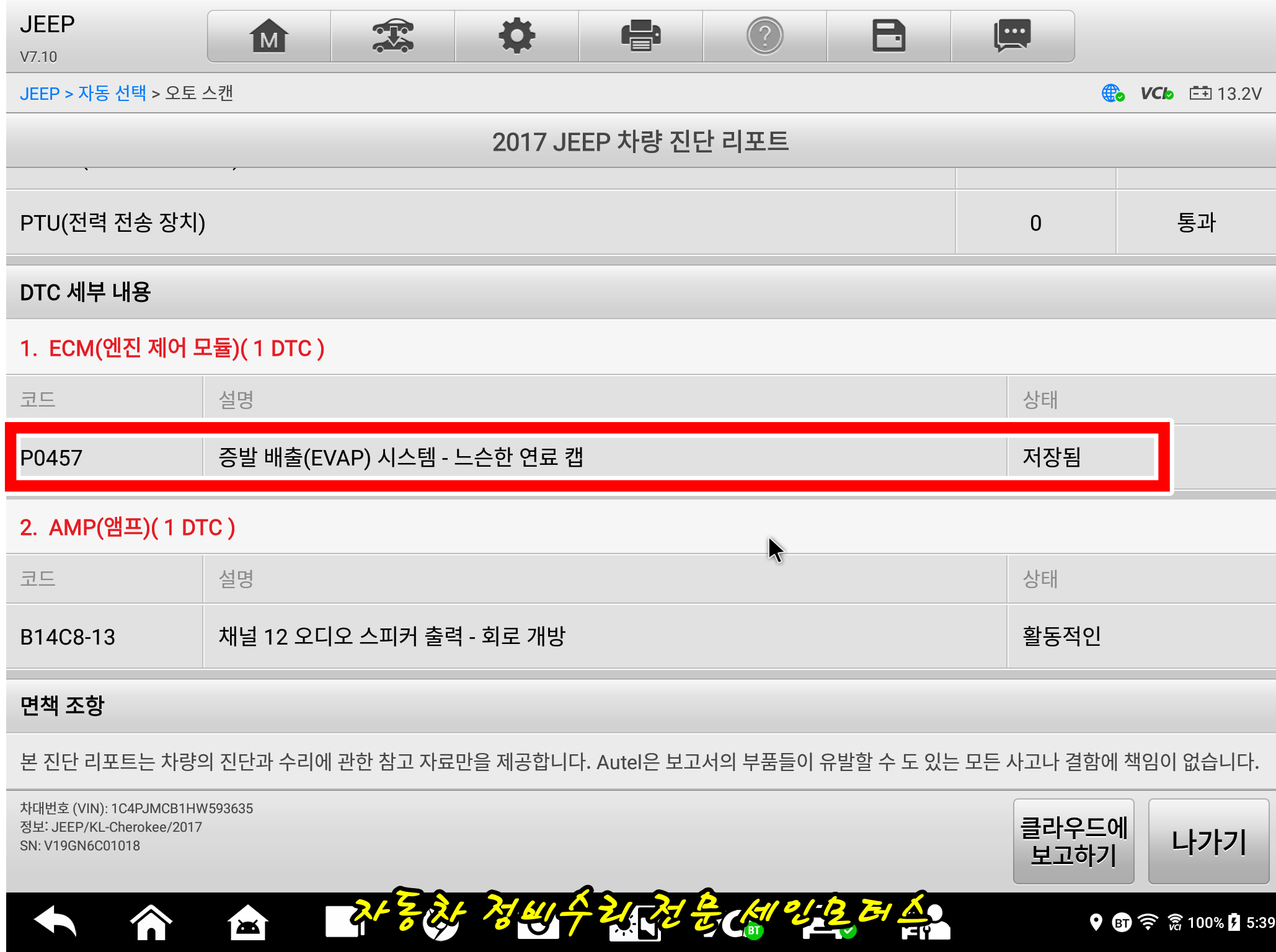

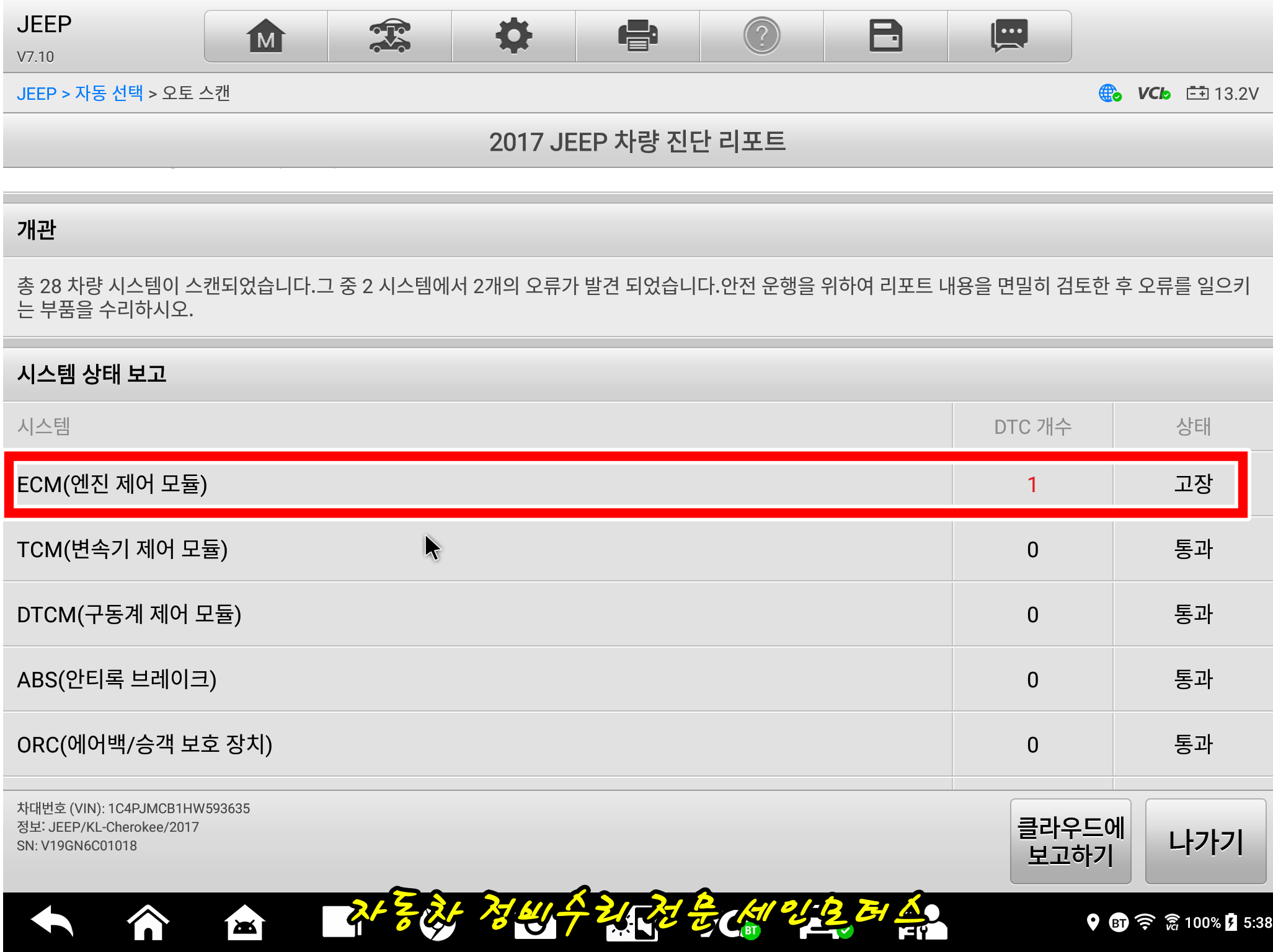

먼저 진단기를 연결해 차량의 고장코드를 확인했습니다.

확인된 고장코드는 P0457.

P0457은 EVAP 시스템의 누설과 관련된 고장코드로,

주유캡의 밀폐 문제뿐만 아니라 EVAP 시스템의 여러 부분에서

누설이 발생했을 때도 설정될 수 있습니다.

따라서 고장코드 하나만 보고 특정 부품을 바로 교환하기보다는

실제 누설 여부와 위치를 확인하는 과정이 필요합니다.

---

고장코드를 삭제했는데 다시 발생합니다

우선 저장된 고장코드를 삭제한 후 차량을 다시 시동했습니다.

그런데 경고가 다시 발생하는 상황이 확인되었습니다.

이렇게 실제 증상이 다시 나타난다면 이제는

EVAP 시스템 자체를 직접 확인해 볼 필요가 있습니다.

그래서 다음 단계로 EVAP 연막테스트를 진행했습니다.

---

EVAP 연막테스트를 진행했습니다

EVAP 시스템은

연료에서 발생하는 증발가스를 외부로 그대로 배출하지 않고

관리하는 시스템입니다.

따라서

작은 누설이 발생하더라도 진단 시스템에서는

EVAP 누설 관련 고장코드가 발생할 수 있습니다.

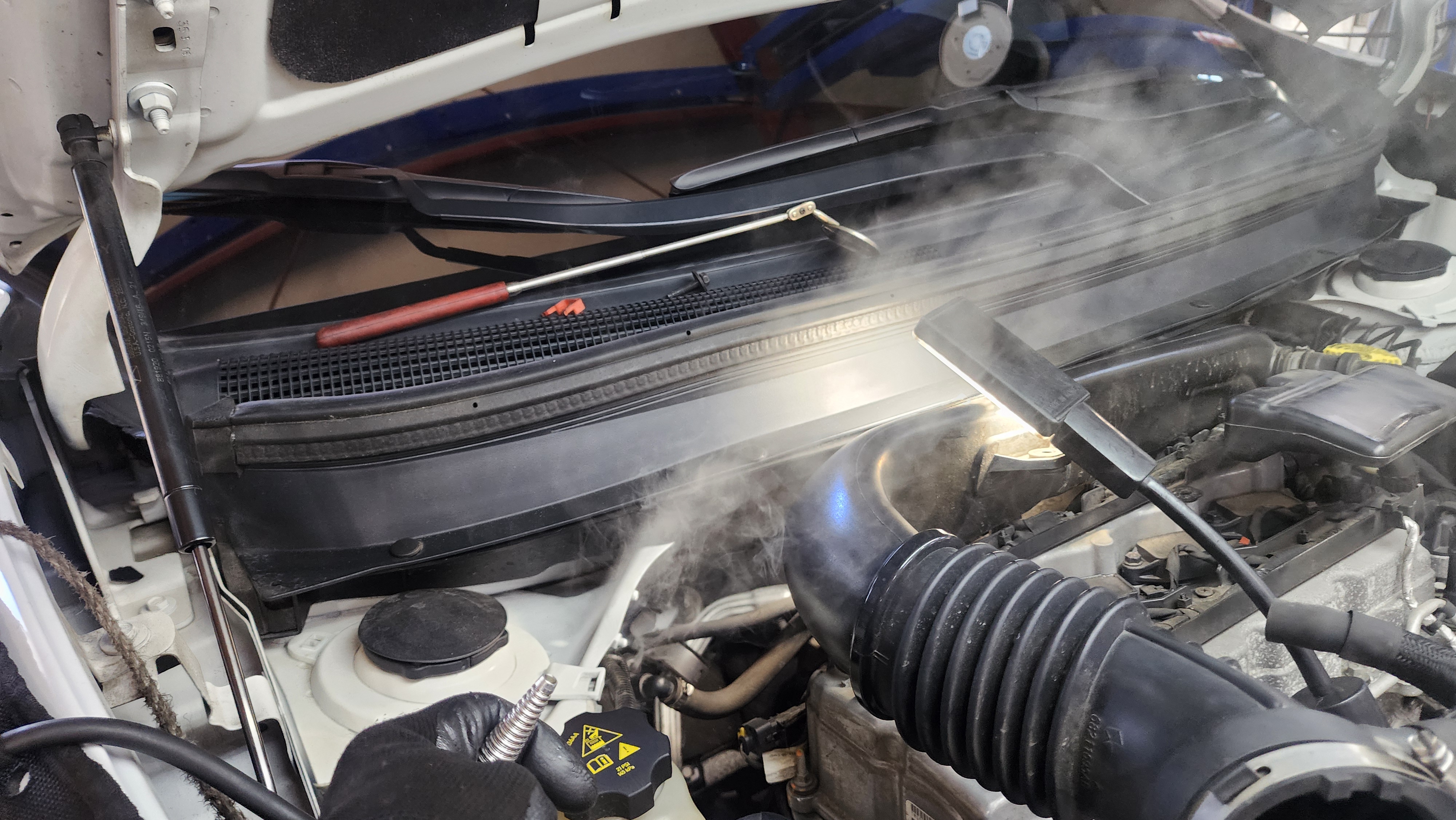

이번 차량도 실제 누설 위치를 확인하기 위해

EVAP 시스템에 연막을 주입했습니다.

연막을 주입한 상태에서

EVAP 관련 부품과 연결부를 하나씩 살펴봤습니다.





그리고 연막테스트 과정에서

한 곳에서 눈에 띄는 움직임이 확인되었습니다.

바로 캐니스터와 ESIM 모듈이 연결되는 부분 주변이었습니다.

---

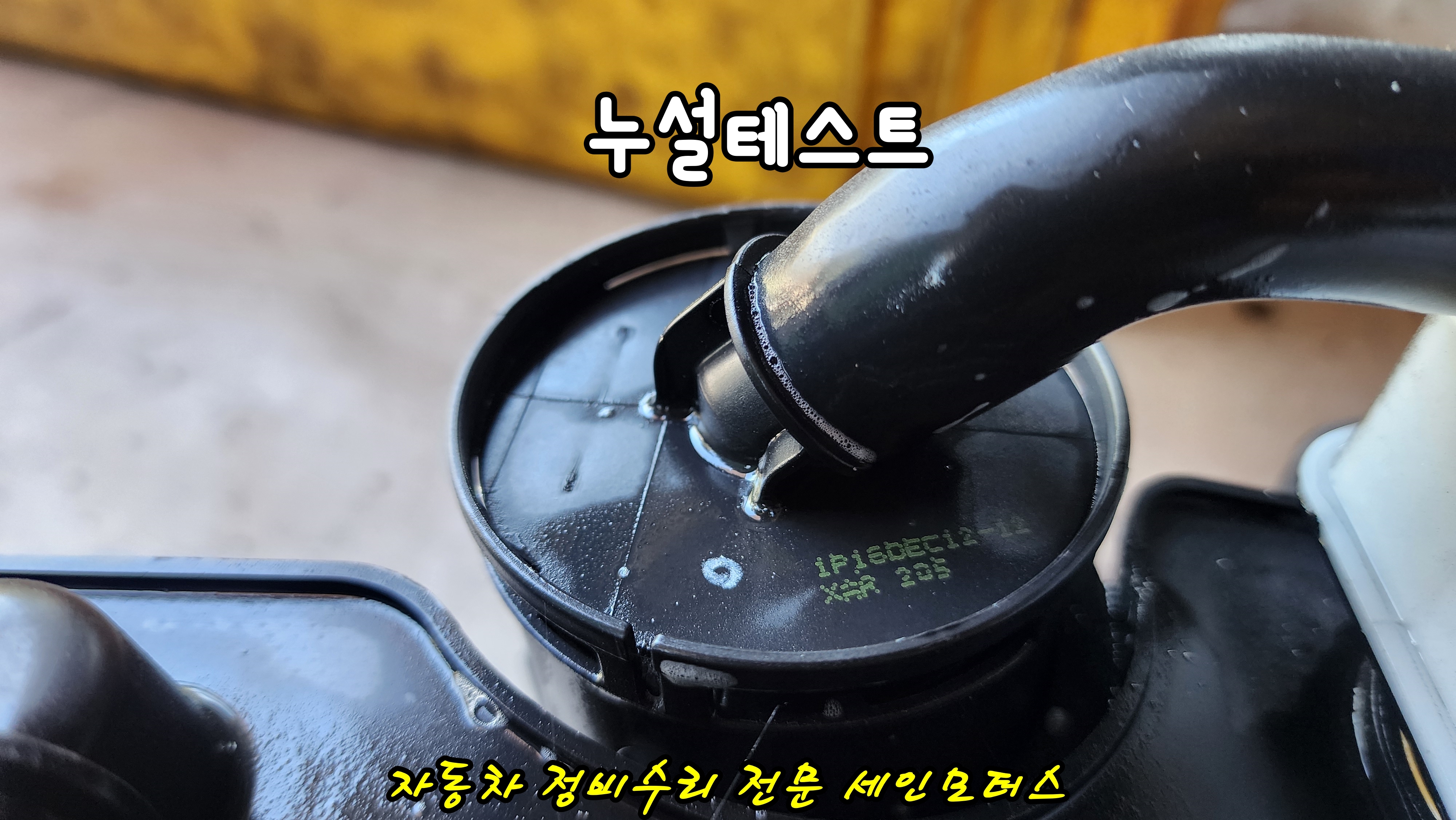

캐니스터 주변에서 연막이 확인됐습니다

가까이에서 확인해 보니 캐니스터에 연결된

검은색 원형 부위 주변에서 연막이 빠져나오는 모습이 보였습니다.

이 부분에서 중요한 것은

단순히 "연막이 보인다 = ESIM 고장"이라고

바로 판단하지 않는 것입니다.

ESIM은 EVAP 시스템의 압력과 진공 변화를 이용해

시스템의 밀폐 상태를 감지하는 장치이며, 내부에는 압력과 진공 변화에 따라

작동하는 기계적인 구조가 포함되어 있습니다.

실제 서비스 정보에서도

정상적인 EVAP 시스템에서는 ESIM 내부의 체크밸브가 시스템 압력과 진공을

일정 범위 안에서 관리하도록 되어 있습니다.

따라서 이번에 확인된 연막이

정상적인 압력·진공 해제 과정에서 나타나는 것인지,

아니면 실제 밀폐 불량으로 인한 누설인지​를 구분해야 합니다.



이제 여기에서 다음 단계가 필요합니다.

캐니스터와 ESIM을 분리해서 각각의 상태를 확인하는 것입니다.

---

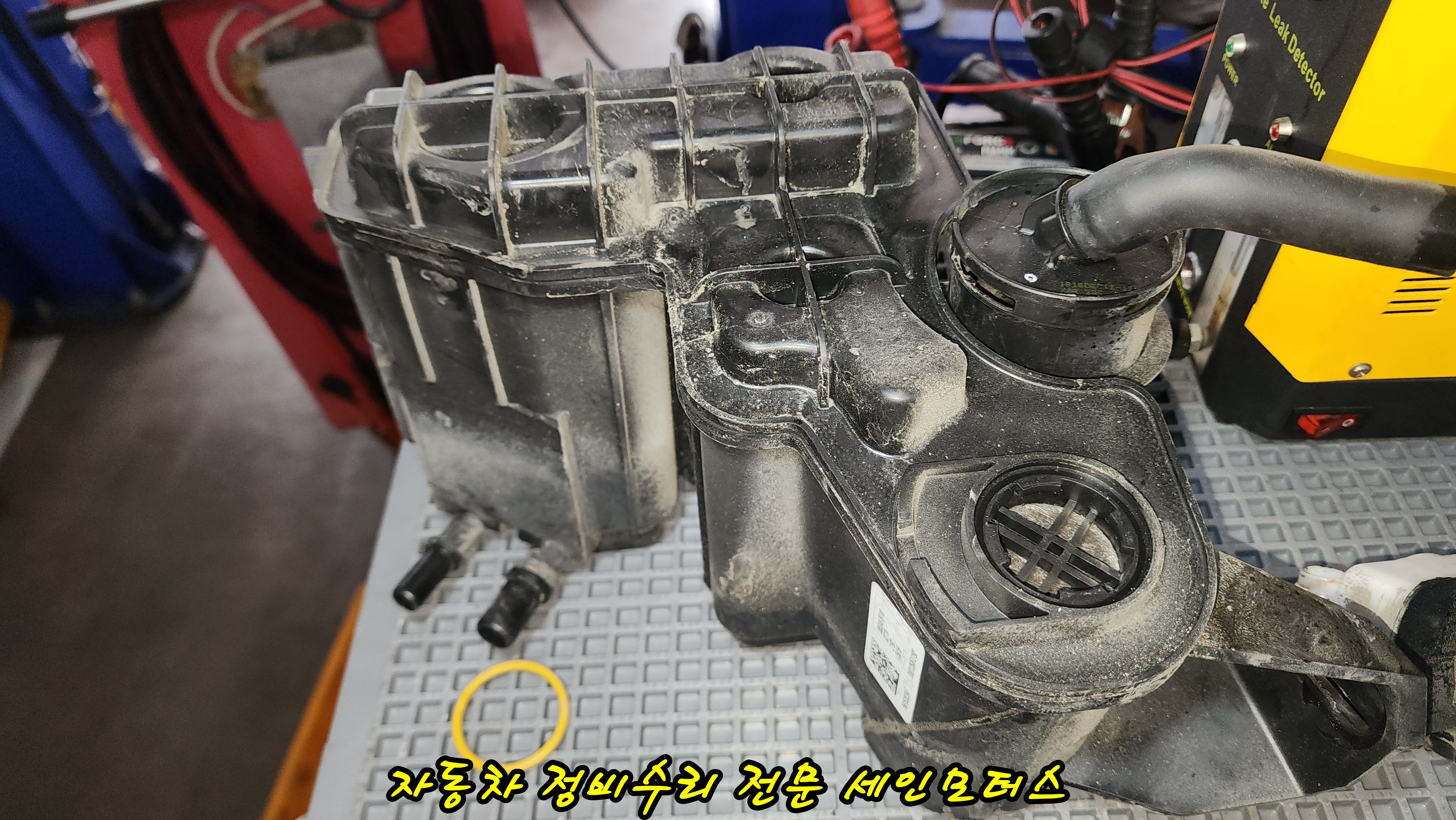

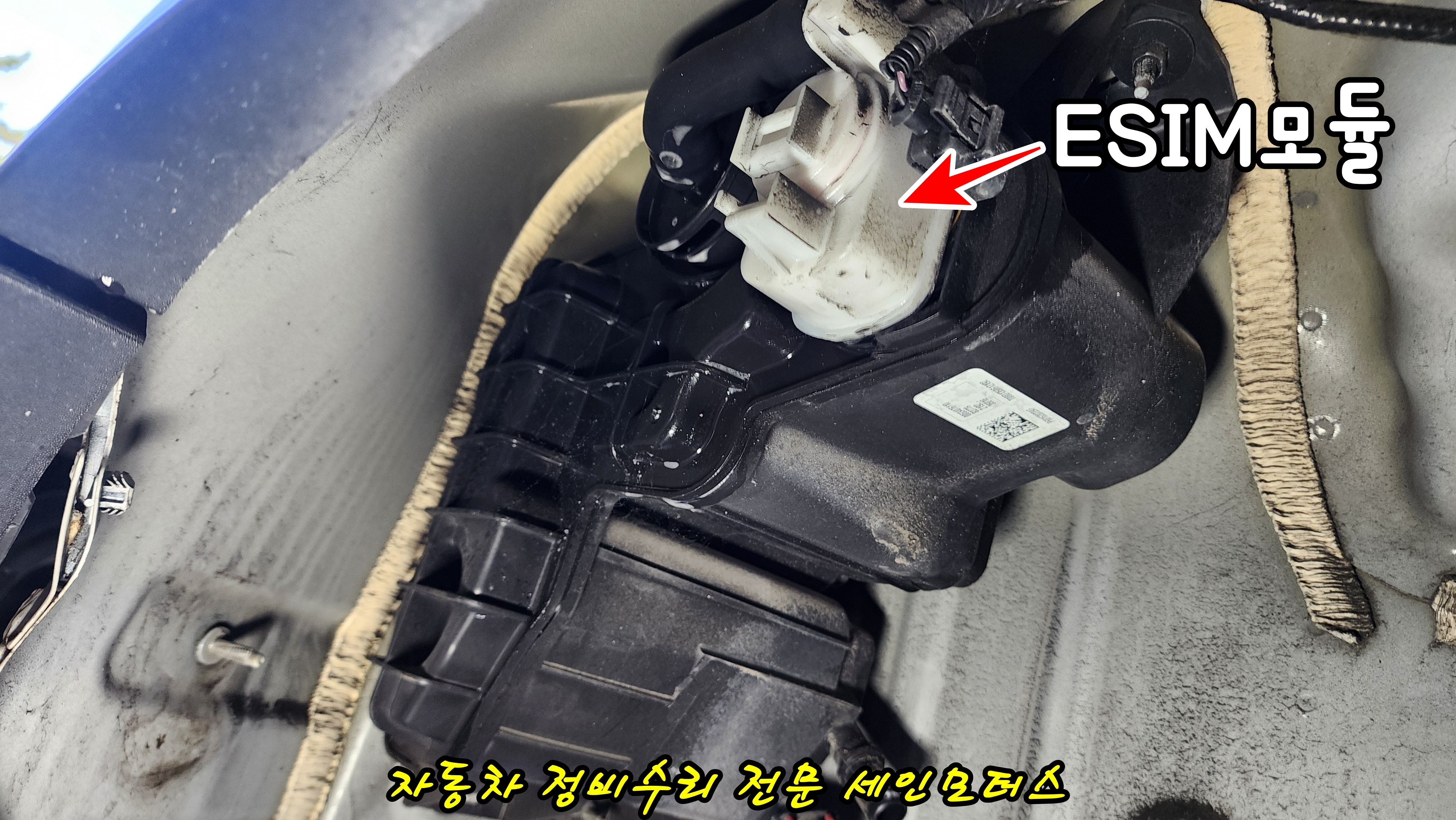

캐니스터에서 ESIM을 분리해 확인했습니다

ESIM은 캐니스터에 직접 연결되는 구조이기 때문에

해당 부위를 분리한 후 밀폐 상태와 접촉면을 확인했습니다.

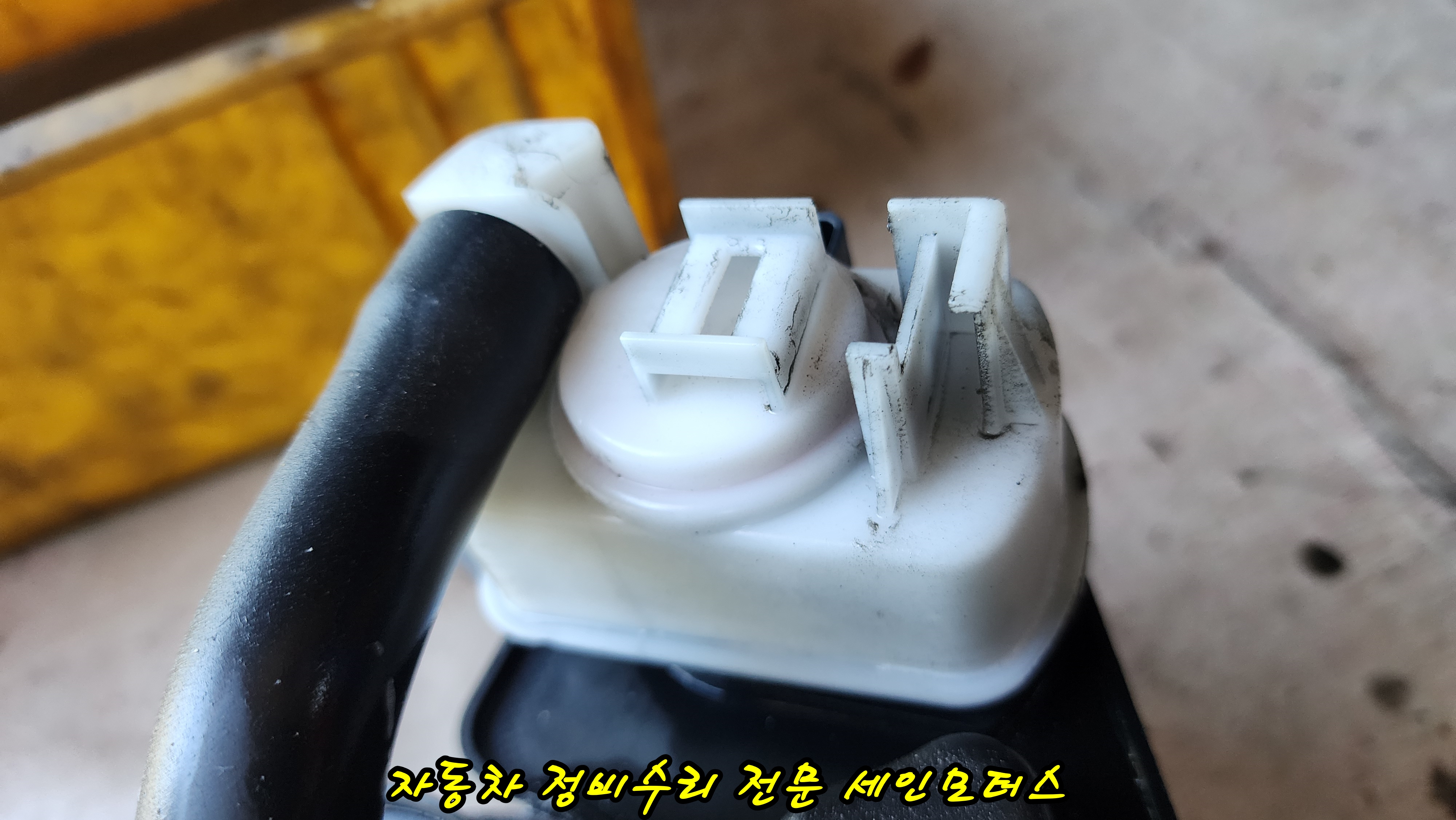

ESIM을 분리한 뒤 캐니스터 측 연결부와 실링 부분을 확인하고,

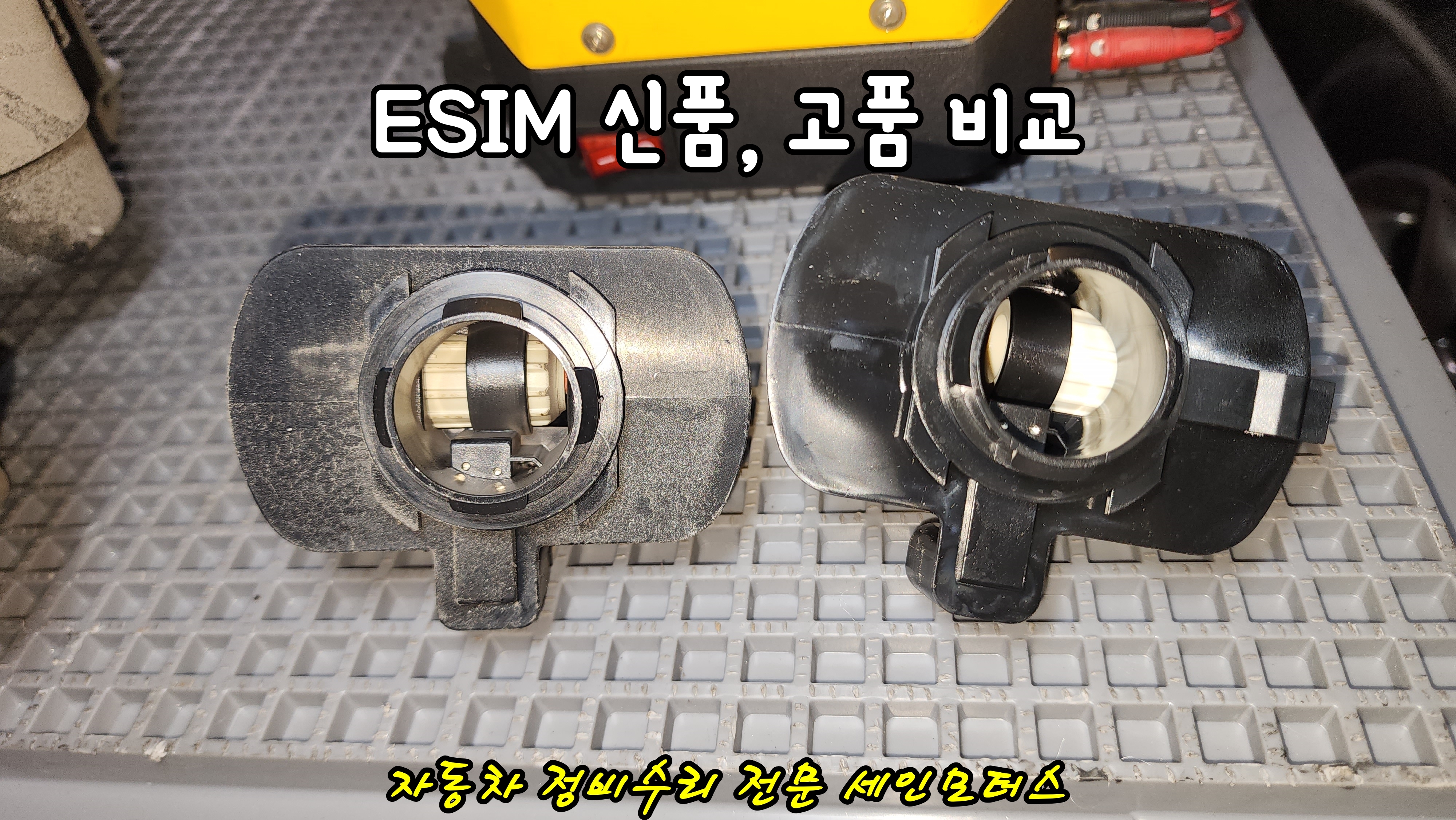

ESIM 자체의 상태도 함께 살펴봤습니다.

이 과정에서 중요한 것은 단순히 외관만 보는 것이 아닙니다.

연막이 실제로 어느 부분을 통해 이동했는지,
그리고

캐니스터와 ESIM의 접촉 및 밀폐 상태가 정상적인지를

함께 판단해야 합니다.

---

P0457이라고 해서 무조건 ESIM을 교환하면 안 되는 이유

이번 진단에서 가장 중요한 부분입니다.

P0457이라는 고장코드가 확인되었다고 해서

무조건 ESIM을 교환하는 것은 정확한 진단 방법이 아닙니다.

크라이슬러의 기술자료에서도

P0440, P0452, P0455, P0456, P0457과 같은

EVAP 관련 고장코드는 여러 원인으로 발생할 수 있으며,

ESIM 자체가 정상적으로 작동하는 경우도 있기 때문에

진단 절차를 먼저 수행해야 한다고

안내하고 있습니다.

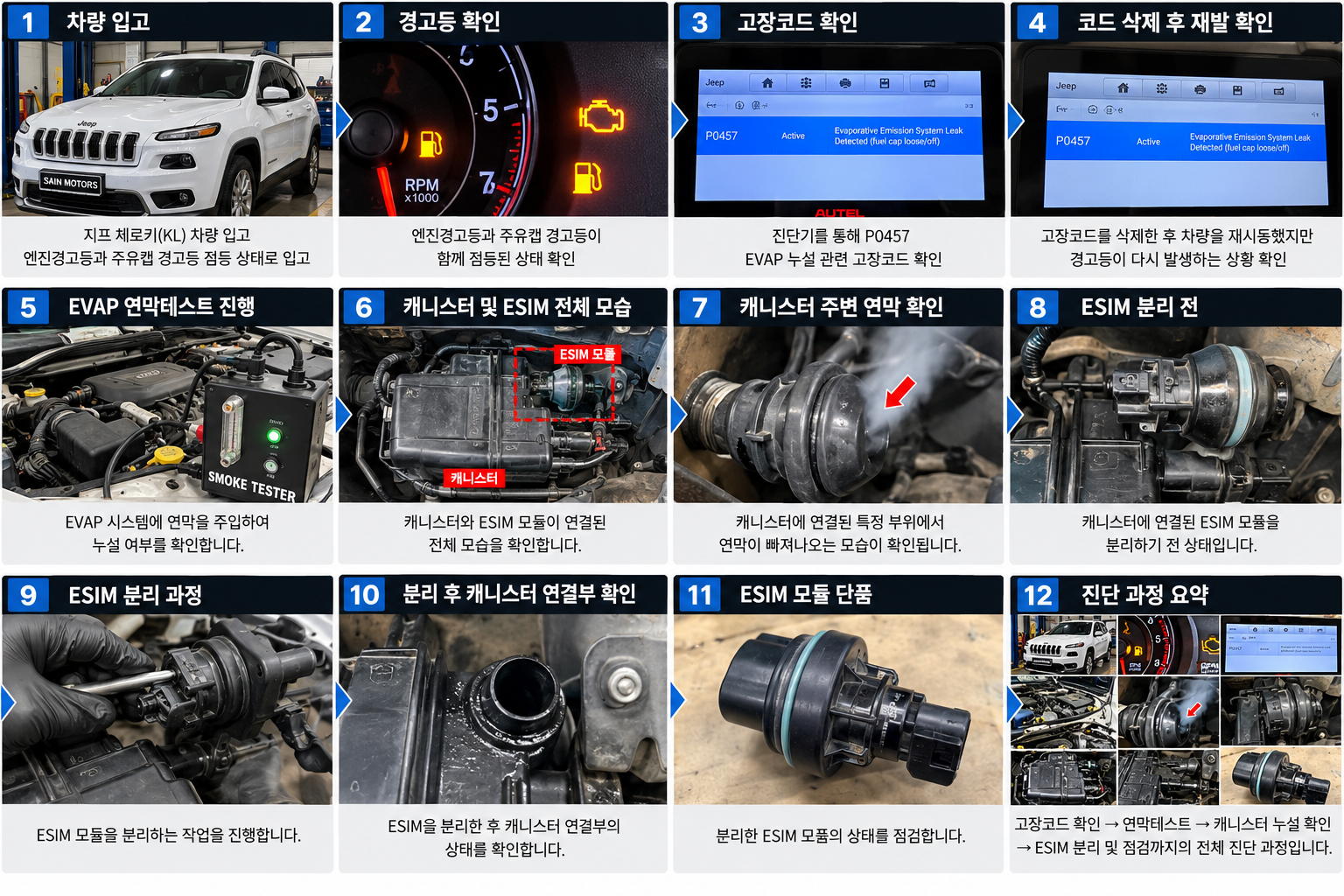

이번 차량 역시

고장코드 확인
↓
고장코드 삭제 및 재확인
↓
EVAP 연막테스트
↓
캐니스터 주변 누설 확인
↓
ESIM 분리
↓
캐니스터와 ESIM 상태 확인

이라는 순서로 진단을 진행했습니다.

이렇게 실제 증상을 하나씩 확인해야 불필요한 부품 교환을 줄일 수 있습니다.



---

이번 진단에서 확인한 것은 무엇일까요?

이번 영상에서는

캐니스터와 ESIM 주변에서 실제 연막이 확인되는

과정을 보여드렸습니다.

하지만

여기서 바로 ESIM 고장이라고 결론을 내리는 것이 아니라,

왜 이 위치에서 연막이 확인되었는지,
ESIM의 구조는 어떻게 되어 있는지,
그리고 실제 누설인지 정상적인 작동에 따른 배출인지

를 추가로 확인해야 합니다.

다음 작업에서는

ESIM 모듈의 구조와 작동 원리를 조금 더 자세하게 살펴보고,

실제로 어떤 부분을 기준으로

정상과 이상을 판단하는지 이어서 확인해보겠습니다.

자동차 정비에서 중요한 것은

고장코드를 부품 이름으로 바꾸는 것이 아니라,

고장코드가 발생한 원인을 찾아가는 과정​입니다.

세인모터스는 앞으로도 실제 차량의 진단 과정을

가능한 한 그대로 보여드리겠습니다.

다음 글에서는

지프 체로키 ESIM 모듈의 구조와 누설 여부를 어떻게 판단하는지

이어서 확인해보겠습니다.
