지프 체로키 P0457 EVAP 누설 진단 2편｜캐니스터 ESIM 확인과 초기화

안녕하세요.
세인모터스입니다.

이번 글은 지난 글에서 소개해드린

지프 체로키(KL) P0457 EVAP 누설 진단 사례의 두 번째 이야기입니다.

차량에는 엔진경고등과 주유캡 관련 경고가 함께 발생했고,

진단기를 통해 P0457 고장코드가 확인됐습니다.

고장코드를 삭제한 뒤 다시 시동을 걸었지만 경고가 재발했고,

정확한 원인을 찾기 위해 EVAP 연막테스트를 진행했습니다.

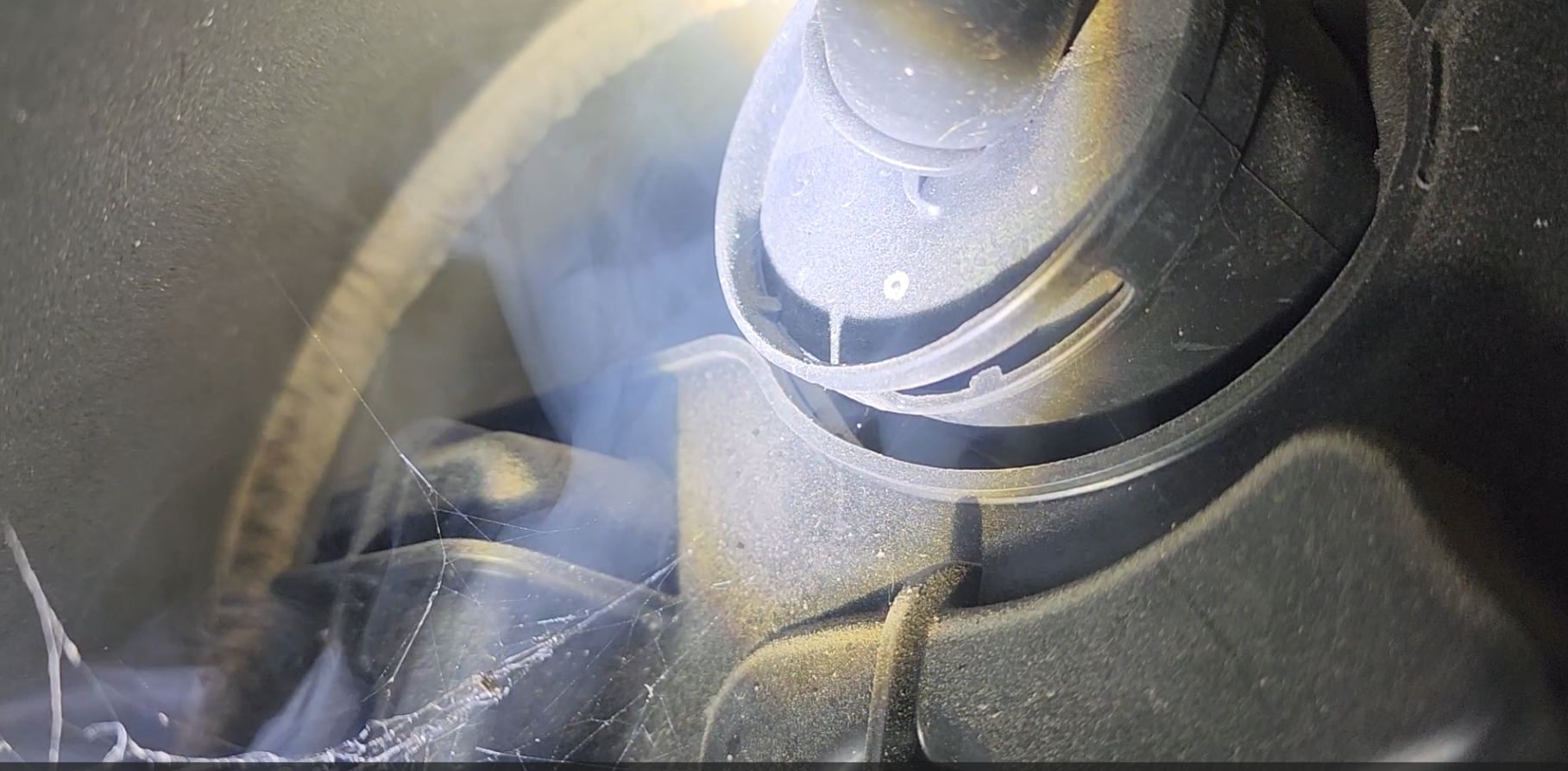

연막테스트 과정에서 캐니스터에 연결된 ESIM 주변에서 연막이 확인됐습니다.

그렇다면 여기서 한 가지 의문이 생깁니다.

“연막이 확인됐으니 ESIM이 고장난 것일까요?”

이번 글에서는 이 부분을 확인하기 위해

ESIM을 분리하고 캐니스터 연결부와 모듈 상태를 확인한 과정,

그리고 EVAP 관련 수리 후

고장코드 삭제와 초기화, 재검증이 왜 중요한지까지 정리해보겠습니다.

---

P0457이라고 해서 ESIM을 바로 교환할 수는 없습니다

P0457은 EVAP 시스템의 누설과 관련된 고장코드입니다.

하지만 이 코드가 확인됐다고 해서 특정 부품 하나의 고장으로 바로 판단할 수는 없습니다.

EVAP 시스템은 연료탱크와 캐니스터, 연결라인, 관련 밸브와 감지 장치 등

여러 부품으로 구성되어 있습니다.

따라서 먼저 실제 누설이 존재하는지 확인하고,

누설이 확인된다면 정확히 어느 부분에서 발생하는지를 찾아야 합니다.

이번 차량도 같은 방법으로 진단을 진행했습니다.

---

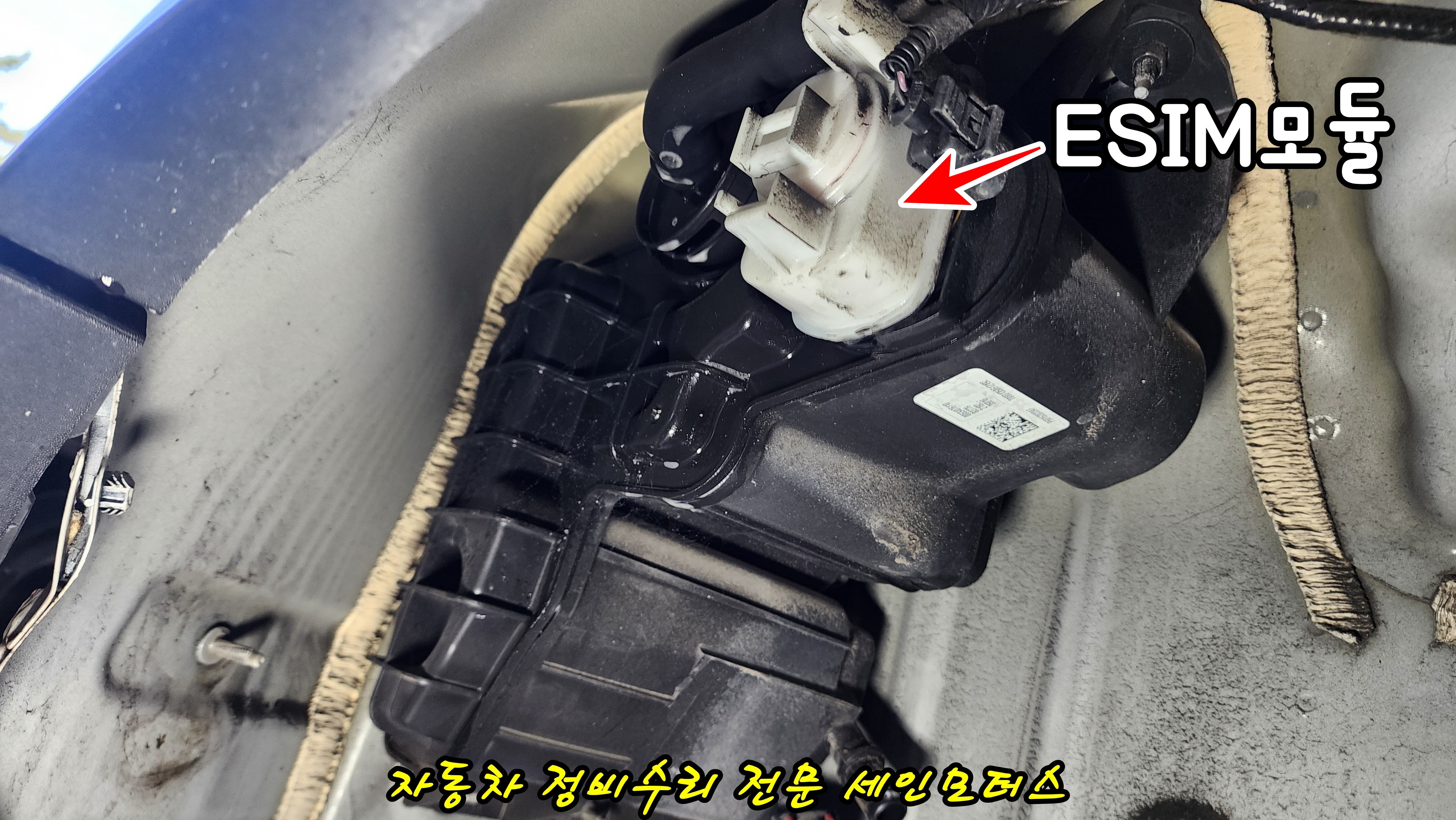

연막이 확인된 ESIM을 직접 분리했습니다

연막테스트에서 캐니스터와 ESIM 주변이 의심됐기 때문에 해당 부위를 분리해서 확인했습니다.



ESIM을 분리한 후에는 모듈만 확인하는 것이 아닙니다.

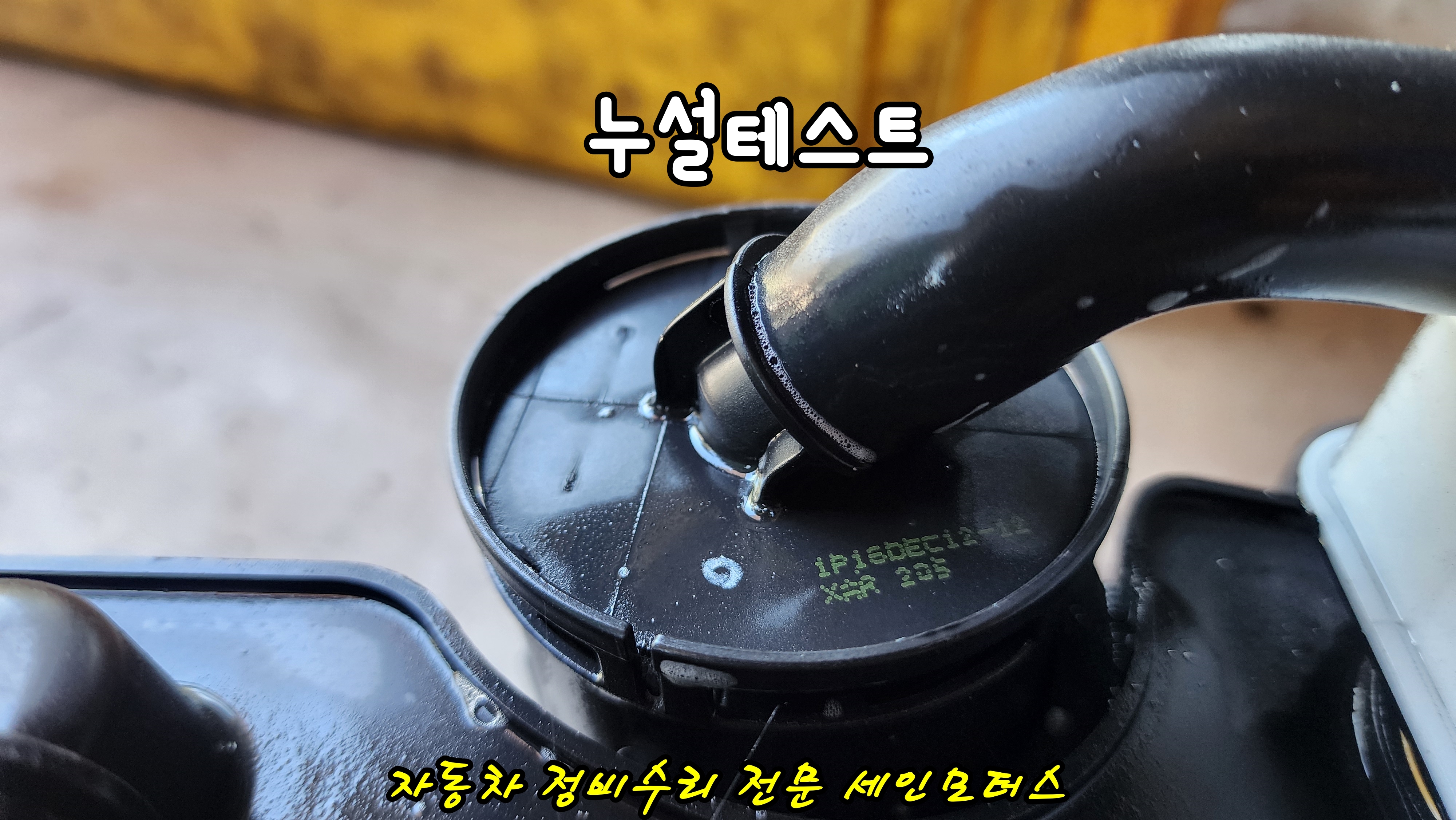

캐니스터의 연결부와 ESIM이 맞물리는 부분의 밀폐 상태도 함께 살펴봐야 합니다.

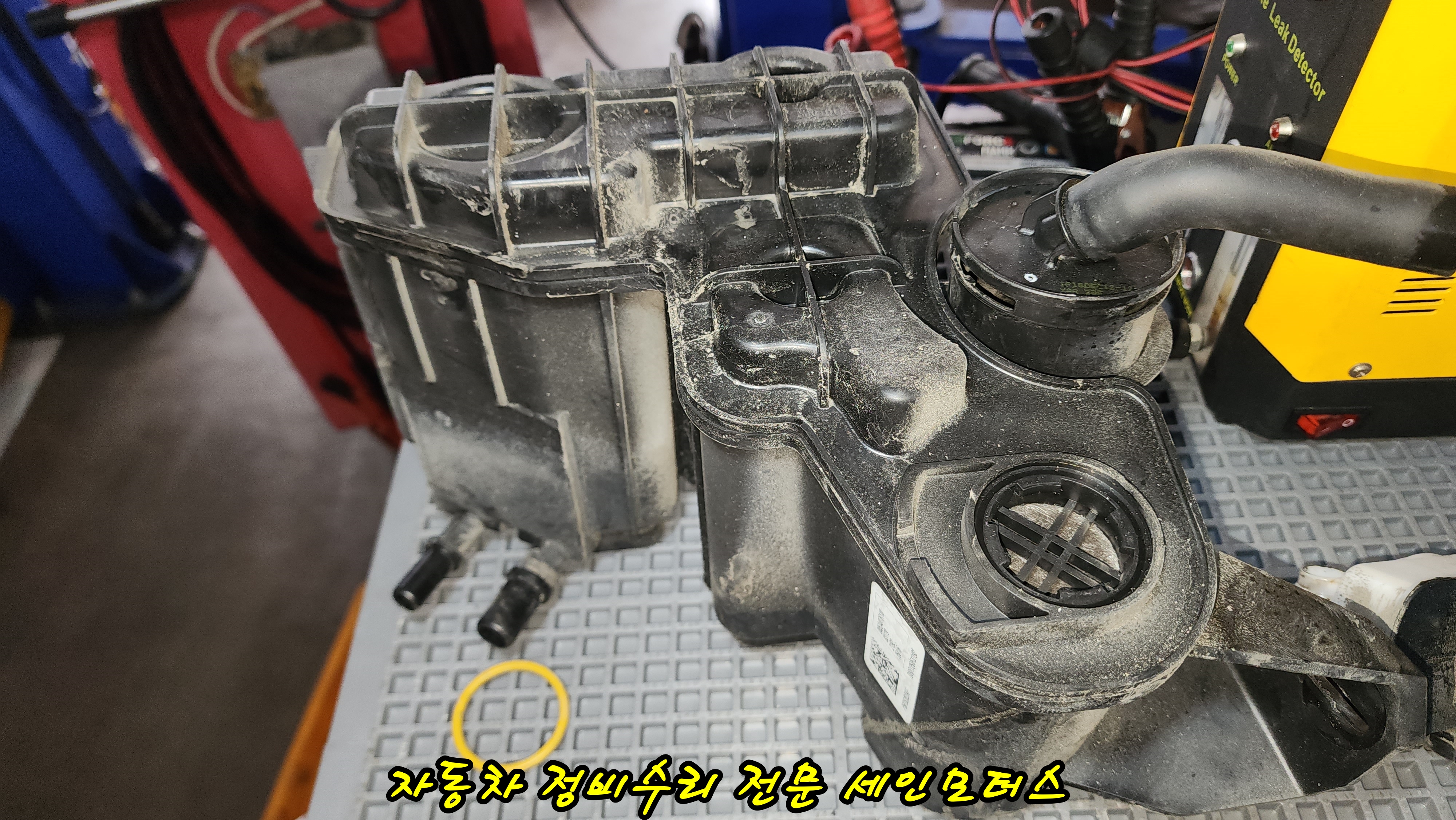

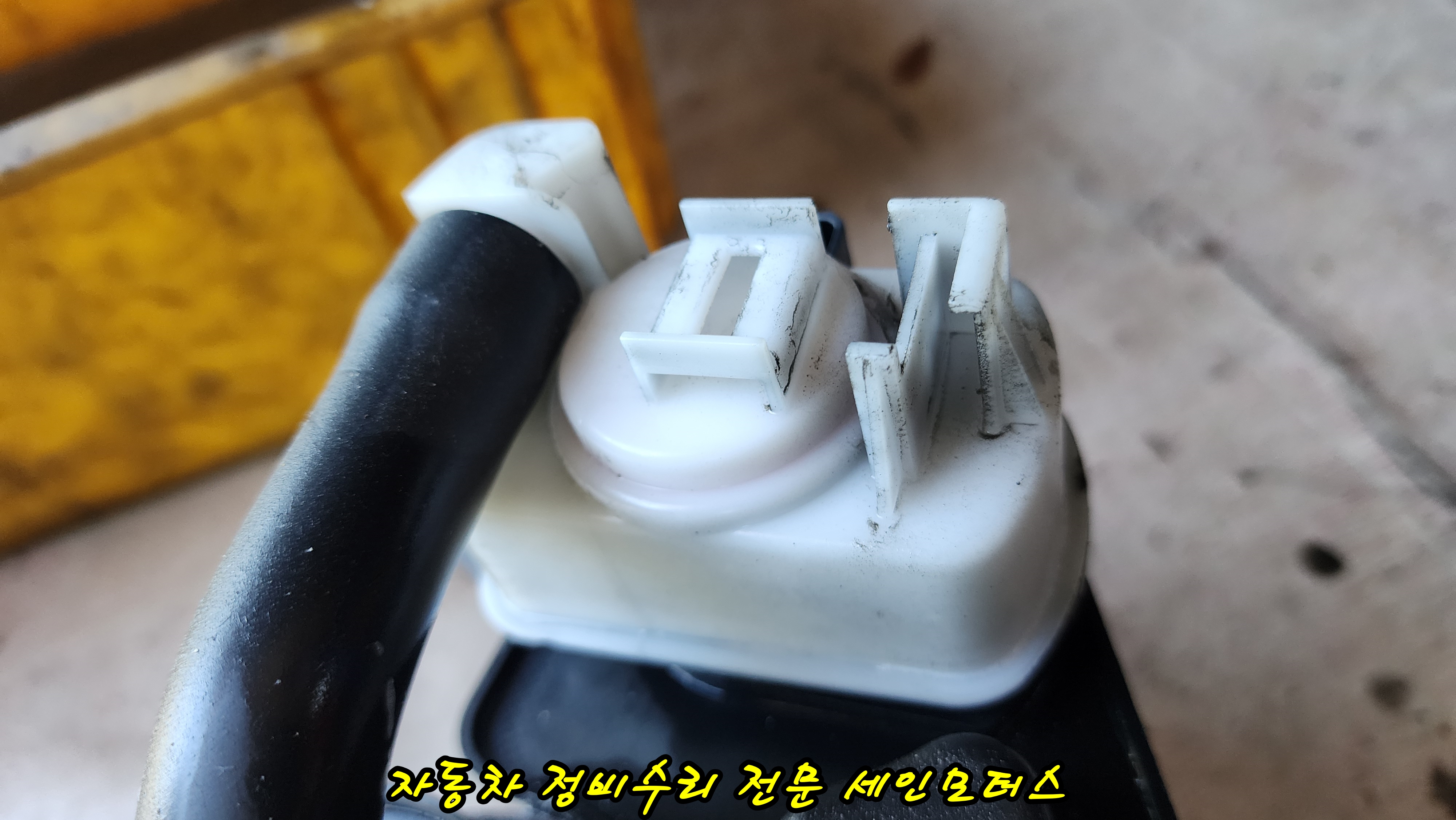

이번 점검에서는 캐니스터 연결부와 실링 상태, ESIM 접촉부, 모듈 자체의 상태를 순서대로 확인했습니다.

연막이 확인됐던 위치와 실제 부품의 연결 구조를 비교하면서

연막이 어떤 경로를 통해 이동했는지를 확인하는 것이 중요합니다.

---

ESIM은 단순한 솔레노이드 밸브가 아닙니다

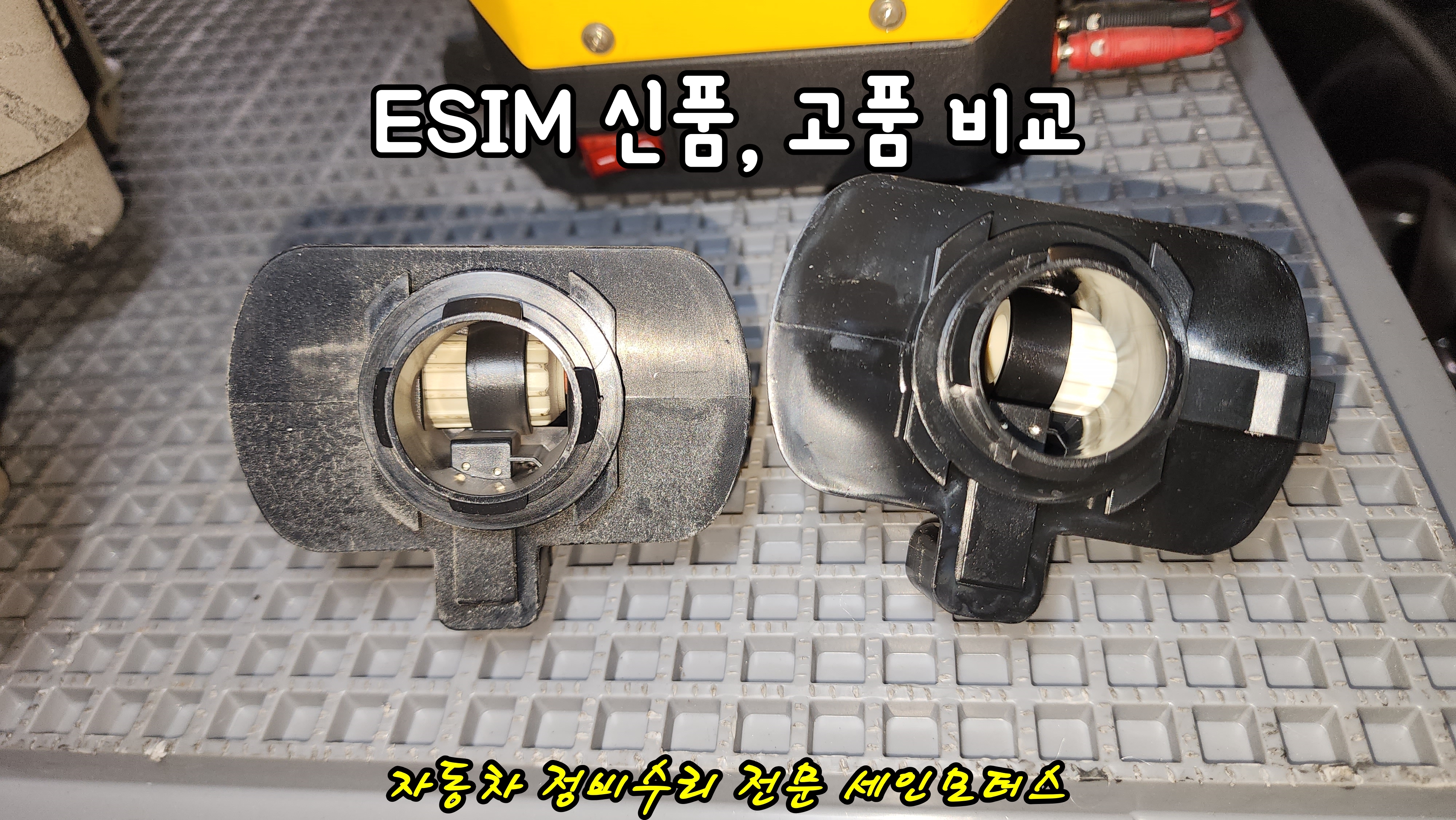

ESIM은 Evaporative System Integrity Monitor의 약자로

EVAP 시스템의 밀폐 상태를 감시하는 장치입니다.

일반적인 전자식 솔레노이드 밸브처럼 단순히 전기 신호를 받아

열리고 닫히는 부품으로 이해하면 정확하지 않습니다.

ESIM에는 EVAP 시스템 내부의

압력과 진공 변화에 반응하는 기계적인 구조가 포함되어 있으며,

그 상태를 전기적으로 감지하는 기능이 함께 구성되어 있습니다.



따라서 연막테스트에서 ESIM 주변으로 연막이 보였다는 사실만으로

ESIM 자체의 고장이라고 단정할 수는 없습니다.

반대로 실제 밀폐 불량이 확인된다면 그 원인을 찾아야 합니다.

결국 중요한 것은

연막 확인 → 누설 여부 판단 → 연결부 및 ESIM 상태 확인

이라는 진단 과정입니다.

---

그런데 여기서 한 가지 의문이 생길 수 있습니다

이 부분은 정비를 잘 모르는 분이라면 충분히 궁금할 수 있습니다.

“ESIM을 교환하거나 EVAP 관련 수리를 했다면 초기화도 해야 한다는데, 그렇다면 앞에서 진행한 연막테스트는 초기화하지 않은 상태에서 한 것 아닌가?”

그렇다면 지금까지 확인한 결과가 잘못된 것은 아닐까요?

그렇지는 않습니다.

왜냐하면 연막테스트와 고장코드 초기화는 목적 자체가 다른 진단 과정이기 때문입니다.

연막테스트는 EVAP 시스템에 연막을 주입하여

실제 어느 위치에서 연막이 빠져나오는지를 확인하는 물리적인 검사입니다.

반면 고장코드 삭제와 초기화는 수리 후 차량의 제어기가

현재 상태를 다시 판단할 수 있도록 진단 상태를 정리하는 과정입니다.

따라서 기존에 P0457이 저장되어 있었다고 해서

연막테스트로 확인한 실제 누설 위치가 무효가 되는 것은 아닙니다.

---

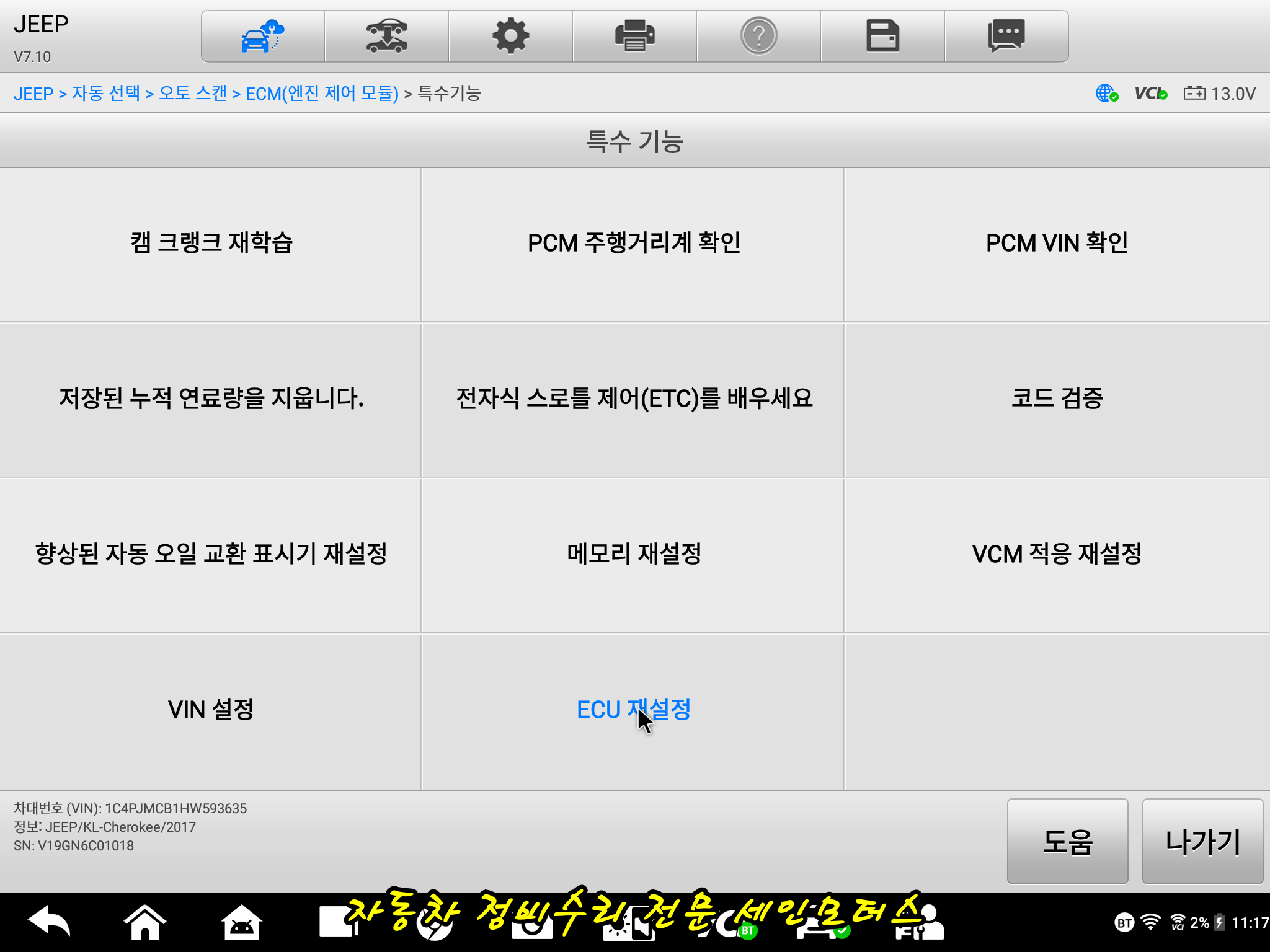

EVAP 관련 수리 후에는 고장코드 삭제와 재확인이 필요합니다

EVAP 관련 부품을 교환하거나 누설 부위를 수리했다면

작업 후에는 진단기를 이용해

기존에 저장된 고장코드를 삭제하고, 차량에 필요한 초기화 또는 리셋 절차를 진행한 뒤

다시 상태를 확인하는 과정이 필요합니다.



왜 이런 과정을 진행할까요?

수리 전 발생했던 고장정보와

수리 후 차량에서 새롭게 발생하는 고장정보를 구분하기 위해서입니다.

예를 들어 수리 전에 P0457이 저장되어 있었다면,

수리 후에도 그 기록이 남아 있는 상태에서는 현재 차량의 상태를 정확하게 판단하기 어렵습니다.

따라서 기존 DTC를 삭제하고 필요한 절차를 진행한 후 차량을 다시 확인합니다.

---

초기화했다고 무조건 수리가 끝난 것은 아닙니다

여기서 또 하나 중요한 점이 있습니다.

고장코드를 삭제하고 초기화했다고 해서 무조건 수리가 완료된 것은 아닙니다.

초기화는 차량이 다시 자기진단을 수행할 수 있도록 출발점을 정리하는 과정입니다.

만약 ESIM에 실제 문제가 남아 있거나 다른 EVAP 계통에 누설이 존재한다면,

차량이 관련 자기진단 조건을 만족했을 때 다시 이상을 감지할 수 있습니다.

그 경우 P0457과 같은 EVAP 관련 고장코드가 다시 설정되고 경고등이 재점등될 수 있습니다.

즉,

고장코드 삭제 → 경고등 소등

만으로

“수리가 완료됐다.”

라고 판단해서는 안 됩니다.

수리 후 다시 차량이 자기진단을 수행했을 때

동일한 문제가 재검출되지 않는지 확인하는 과정이 필요합니다.

---

이번 차량의 진단 과정을 정리하면

이번 지프 체로키의 진단 과정은 다음과 같습니다.

엔진경고등 및 주유캡 경고 발생

↓

진단기 P0457 확인

↓

고장코드 삭제 후 재발

↓

EVAP 연막테스트 진행

↓

캐니스터·ESIM 주변 연막 확인

↓

ESIM 분리 및 캐니스터 연결부 확인

↓

관련 부품 상태 판단

↓

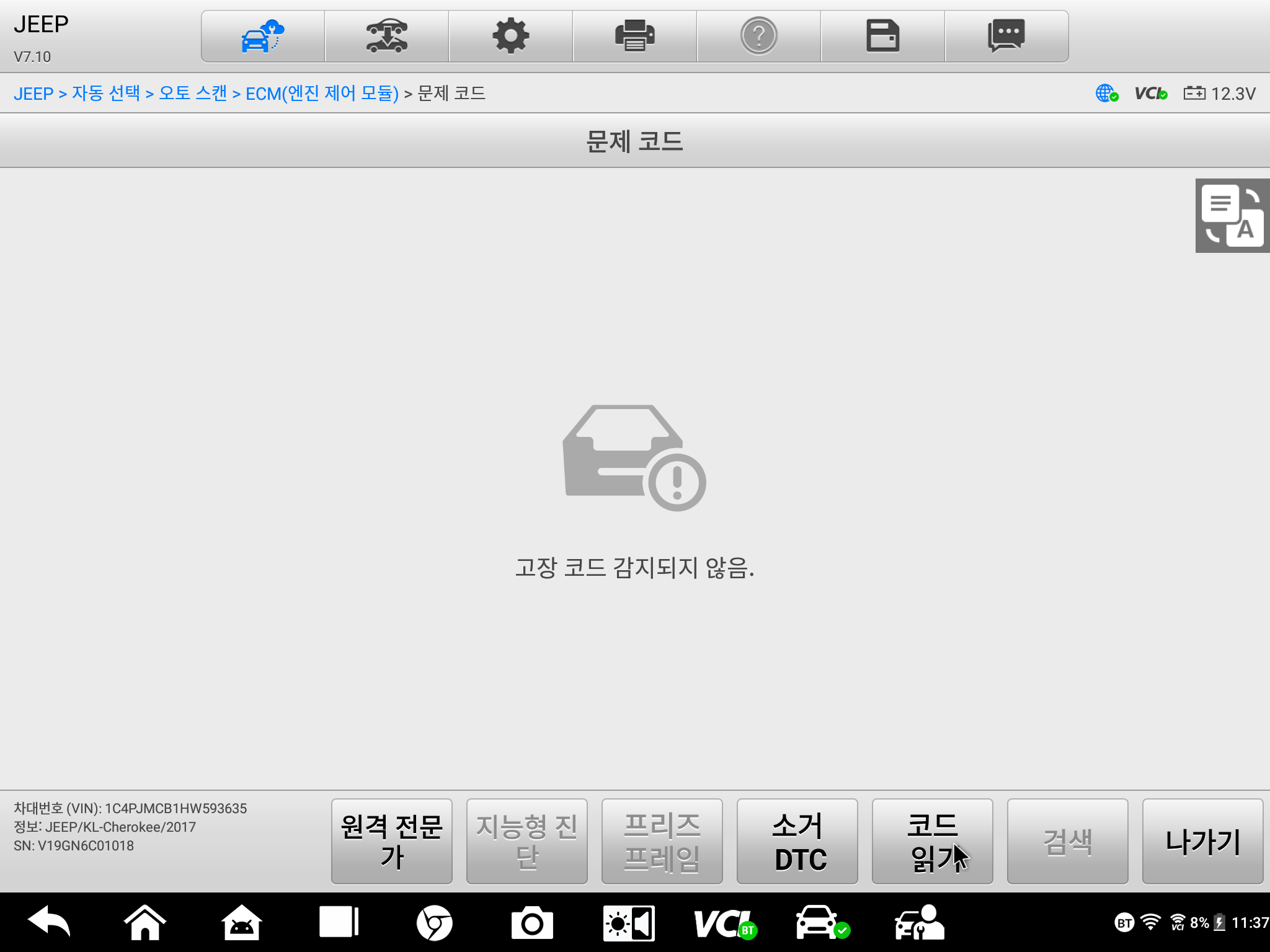

DTC 삭제 및 필요한 초기화

↓

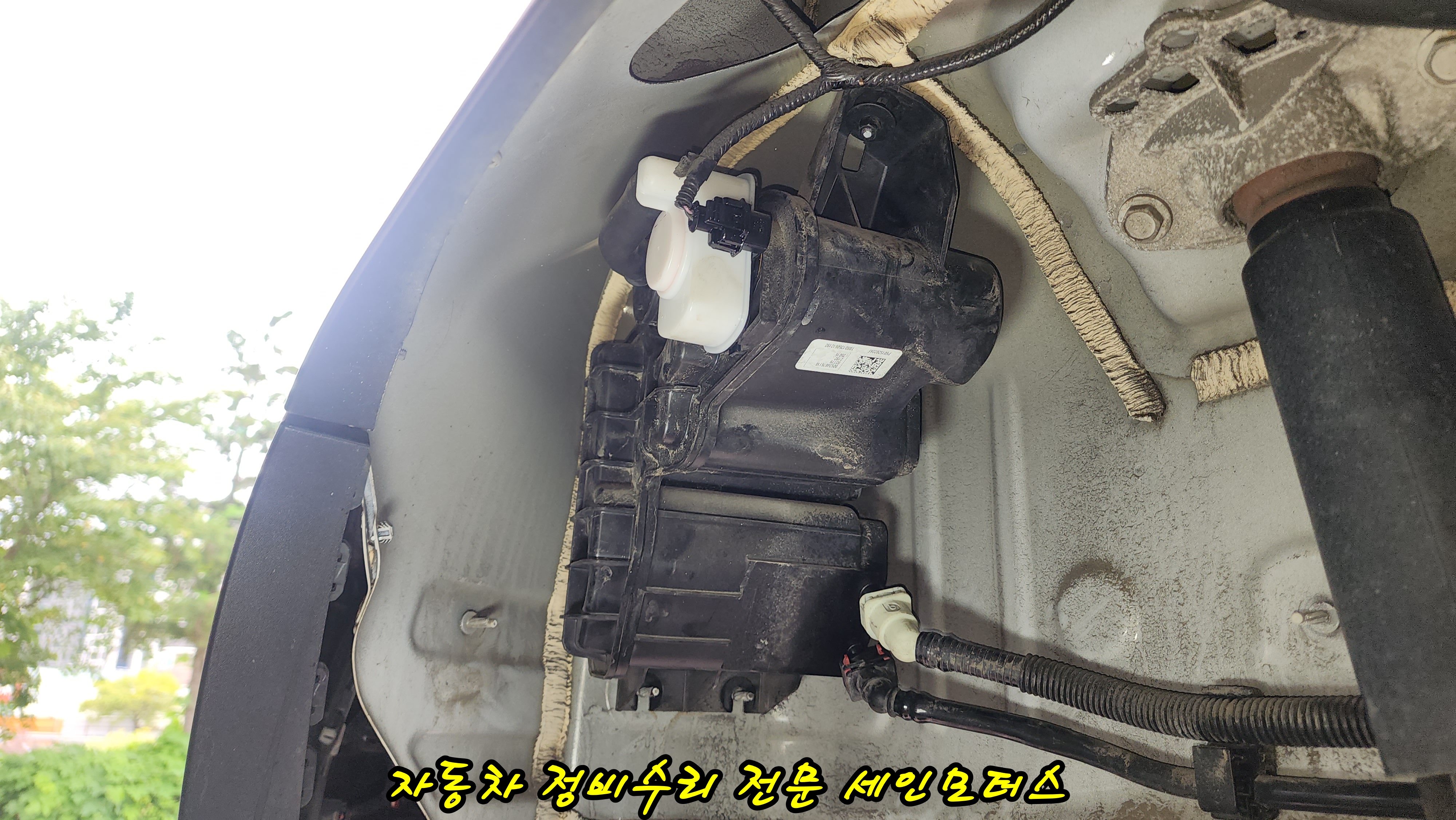

재시동 및 시스템 상태 확인

↓

EVAP 자기진단 및 재발 여부 확인



이렇게 단계적으로 범위를 좁혀가야 불필요한 부품 교환을 줄이고 정확한 원인을 찾아갈 수 있습니다.

---

초기화 후에도 경고등이 다시 들어온다면?

이 부분도 꼭 기억해두시면 좋습니다.

초기화 후에도 동일한 고장코드가 다시 발생한다면 단순히 **“기존 고장코드가 남아 있었다”**고 생각해서는 안 됩니다.

실제로 문제가 해결되지 않았거나, 다른 EVAP 계통의 누설 또는 관련 부품의 문제가 남아 있을 가능성을 다시 확인해야 합니다.

즉,

초기화는 수리 결과를 확인하기 위한 시작점이지, 수리 완료를 의미하는 것은 아닙니다.

수리 후 다시 자기진단을 진행하고, 동일한 고장코드가 재발하는지 확인해야 최종적인 수리 결과를 판단할 수 있습니다.

---

지프 체로키 P0457 진단을 마치며

이번 차량은 처음에는 단순한 주유캡 경고처럼 보였습니다.

하지만 실제 진단을 진행하면서 P0457 고장코드를 확인했고, 연막테스트를 통해 캐니스터와 ESIM 주변까지 직접 확인하게 됐습니다.

그리고 여기서 바로 부품을 교환하는 것이 아니라 ESIM을 분리하고 캐니스터 연결부와 모듈 상태를 확인했습니다.



이번 사례에서 가장 중요한 것은 고장코드 하나만 보고 부품을 교환하는 것이 아니라,

고장코드 확인 → 실제 누설 확인 → 원인 부위 점검 → 수리 → 초기화 → 재검증

이라는 과정을 거치는 것입니다.

특히 EVAP 시스템은 작은 누설도 관련 고장코드를 발생시킬 수 있기 때문에

실제 누설 위치를 확인하고 수리 후 다시 검증하는 과정이 중요합니다.

자동차 정비는 단순히 고장코드에 해당하는 부품을 찾아 교환하는 작업이 아니라,

왜 그 고장코드가 발생했는지를 찾아가는 과정이라고 생각합니다.

이번 지프 체로키 P0457 사례도 이러한 진단 과정을 통해 하나씩 원인을 좁혀갔습니다.

세인모터스는 앞으로도 실제 정비 현장에서 진행되는 진단 과정을 가능한 한 그대로 소개해드리겠습니다.
