{원주수입차정비}폭스바겐 CC 트렁크 작동불량/트렁크 전기배선단선,배선수리

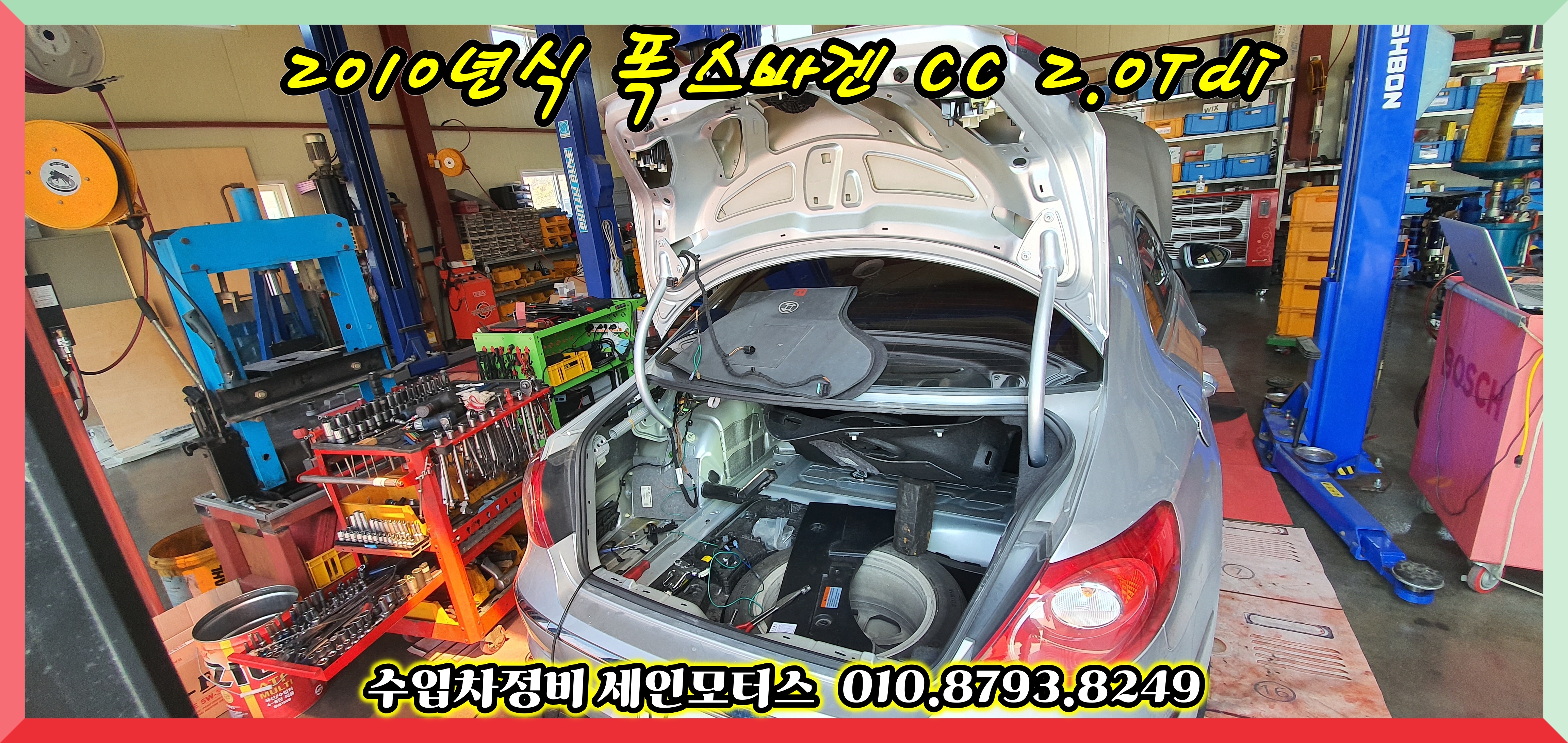

2010년식 폭스바겐 CC 2.0TDi 차량입니다.

차량이 년식과 운행거리가 누적되면서 발생하는 문제들이 많은 부분들이 있지만

그중에서도 배선문제가 심심찮게 발생합니다.

자동차에는 배선이 안들어간 부분이 없을 정도로 많은 배선들이 깔려 있습니다.

배선이라는것이 오래 사용을 해도 문제가 없어야겠지만 계속 움직이거나 간섭이 생기는 부분은

다양한 배선의 문제들이 발생합니다.

이런 종류의 트러블중에 트렁크가 열리지 않는 고장에 대해서 포스팅해볼까 합니다.

오늘 포스팅하게되는 부분들은 이 차량 뿐만 아니라 다른 차량들도 상당히 빈번하게 발생하고 있는

종류의 고장이라서 참고하시면 좋을것같습니다.

2010년식이라서 이제 10년정도 된 차량입니다.

CC차량은 개인적으로 좋은 차량이라고 생각하고 있습니다.

다만 차량의 디자인이 뒤쪽이 천정이 낮은 관계로 키가 크신 분들은 안좋아 하시더군요.

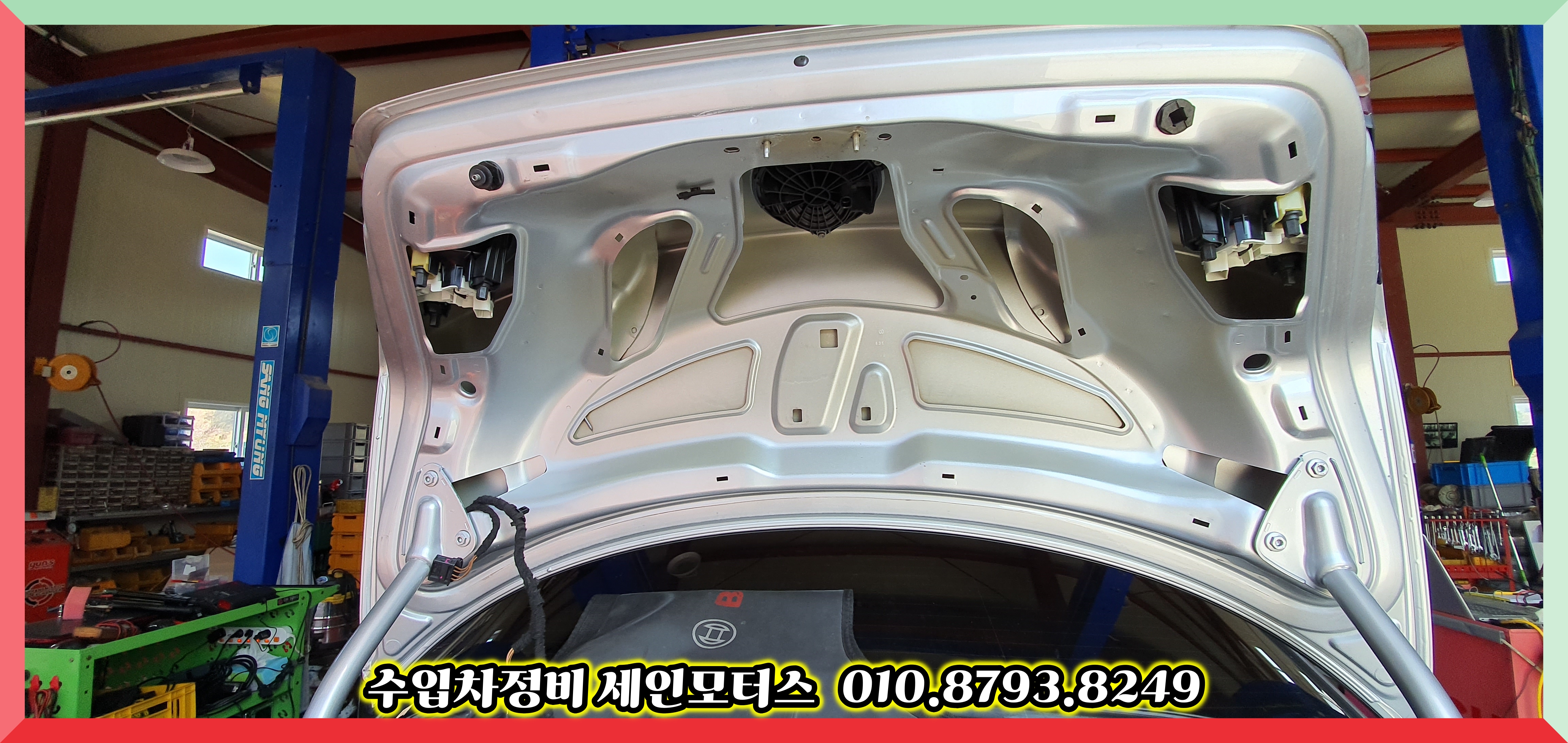

이 차량은 트렁크가 어느 순간부터인가 버튼으로 열리지가 않아서 키로 열어야 하는 불편함이 발생했습니다.

트렁크를 여는 구조가 버튼이 기계식인 경우와 전자식인 경우로 구분이 됩니다.


트렁크를 오픈시키는 버튼의 구조와 원리!

기계식인 경우는 버튼을 누르면서 로드가 트렁크 로크를 해제하는 방향으로 움직이면서 트렁크를 열게 되는데

이런경우는 거의 고장이 발생하지 않습니다.

고장이 발생하는 경우는 로드를 연결해주는 링크가 부러진다든지 하는 경우이지만 극히 발생하지 않는 경우라서

거의 고장이 없다고 표현해도 무방할것같습니다.

전자식의 경우는 버튼을 누르면 눌려진 버튼의 전기신호로 엑츄에이터를 동작시켜서 트렁크를 오픈하게 되니

버튼이 고장이 생길수도 있고 엑츄에이터, 전기배선의 문제등등 다양한 고장이 발생할수 있습니다.


오늘 이차량의 경우가 후자의 경우입니다.

버튼의 신호를 받아서 작동을 해야하는데 중간 어느 부분인가 단선이 되었다면 로크를 해제할수 없으니

당연히 트렁크를 작동시킬수 없습니다.

그런데 배선단선의 경우 문제가 있습니다.

어느 부분에서 단선이 되었는지 쉽게 확인하기 어렵다는 것이죠.

왜냐하면 배선은 외부피복으로 감싸져 있는데다가 다른 배선들과 통배선으로 이중으로 테핑이 되어 있습니다.

그러니 육안으로 확인을 하는것은 거의 불가능합니다.

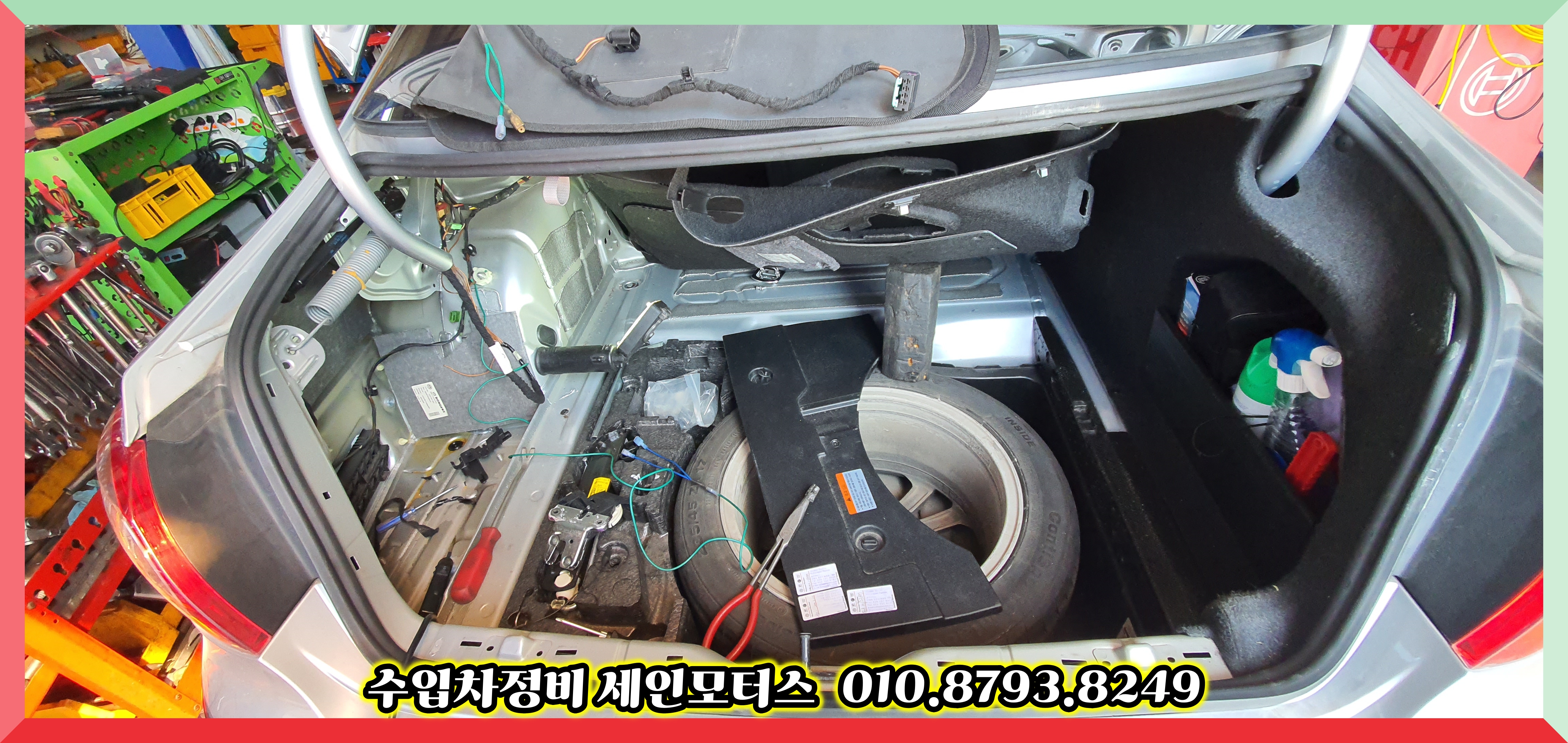

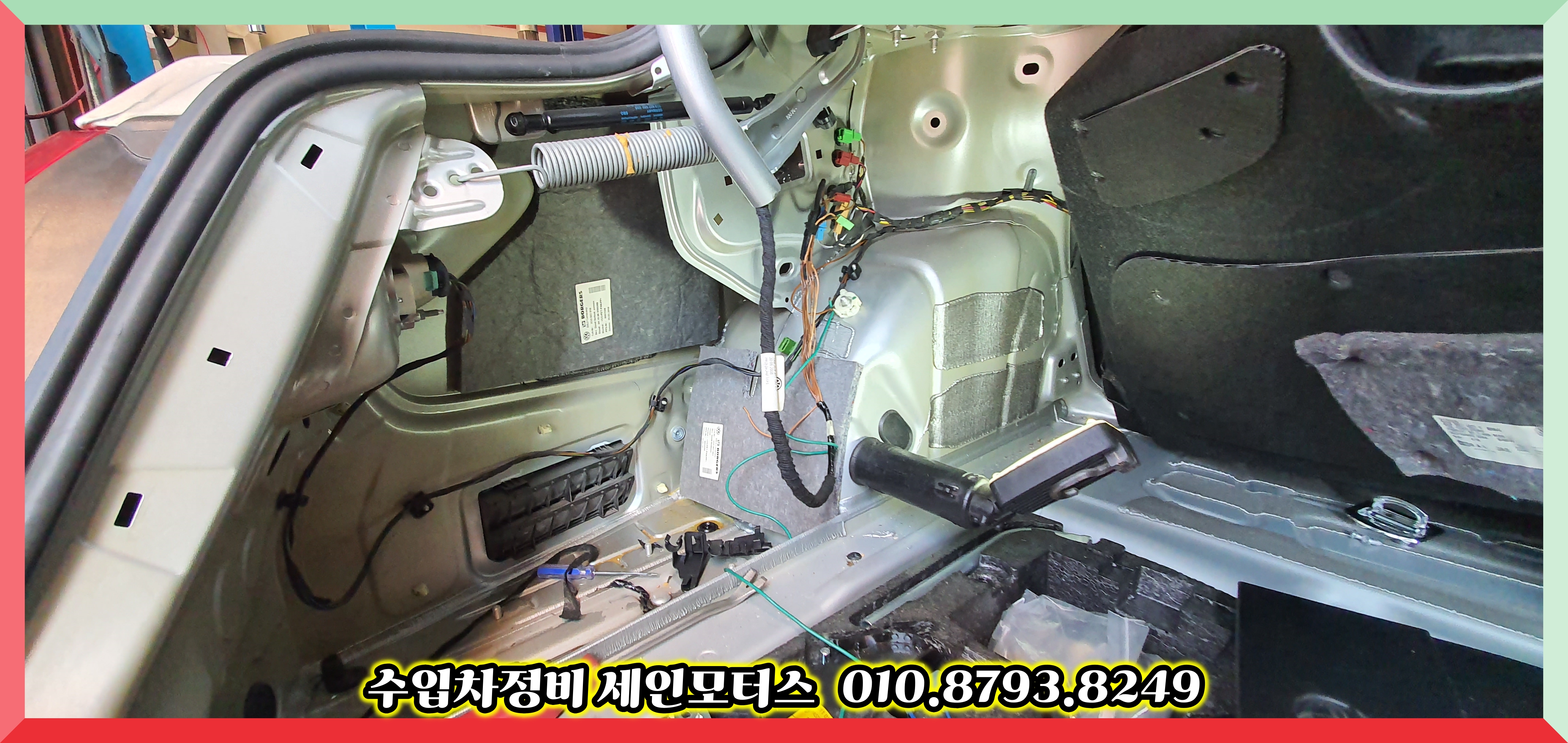

사진은 트렁크 내부의 트립을 모두 털거해서 그나마 보이는것인데 이런 상태에서도 배선은 드러나 있지 않습니다.

잘 안보이도록 위치해 있고 구석구석으로 배치되어 있어서 확인하기 어려운 경우들도 정말 많습니다.

요즘은 배선의 단선유무를 확인하는 테스터기들도 많이 보급이 되고 있는데 테스터기의 가격들이 비싸서

쉽게 구매하지 못하는 경우도 많고요.

그러나 비싸도 사용빈도가 많다면 자주 사용하면서 활요을 할수가 있어서 투자한 비용을 쉽게 회수할수 있겠지만

이런 배선수리의 경우는 그다지 자주 하게 되는 작업은 아닙니다.

그런데 작업을 하게되면 고생할수 있는 함정들이 많은 작업이죠.

현재 테스터기를 사용해서 단선된 부분을 찾으려 하고 있는데 잘 확인이 되지 않습니다.

통배선의 단선의 경우 완전히 단선되는 경우도 있지만 대부분이 단선이 되고 연선 몇가닥이 걸려있는 경우는

테스터기로 확인이 안되는 경우들도 많아서 단선된 부분을 그냥 지나치는 경우들도 생깁니다.

이런경우는 배선을 당겨보는것도 방법입니다.

대부분이 단선이 된 배선의 경우는 당겼을때 힘없이 끊어지거나 피복이 죽 늘어나서 찾게되는 경우들이 있죠.

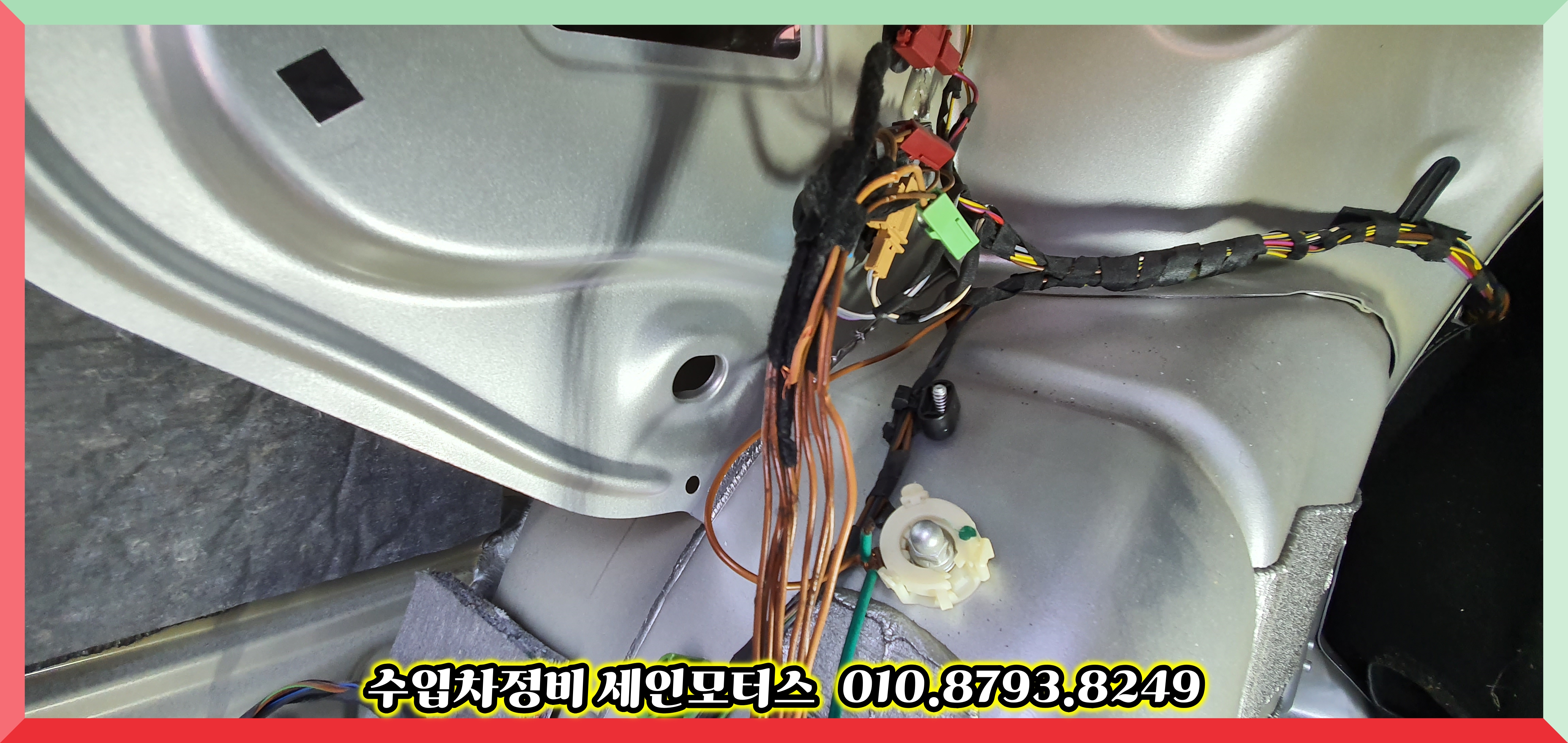

보통 일반적으로 트렁크배선의 단선은 주로 접히는 부분...트렁크가 열리고 닫히면서 배선이 움직이는 부분들을

중점적으로 점검을 하면 찾을 확류리 많이 높아집니다.

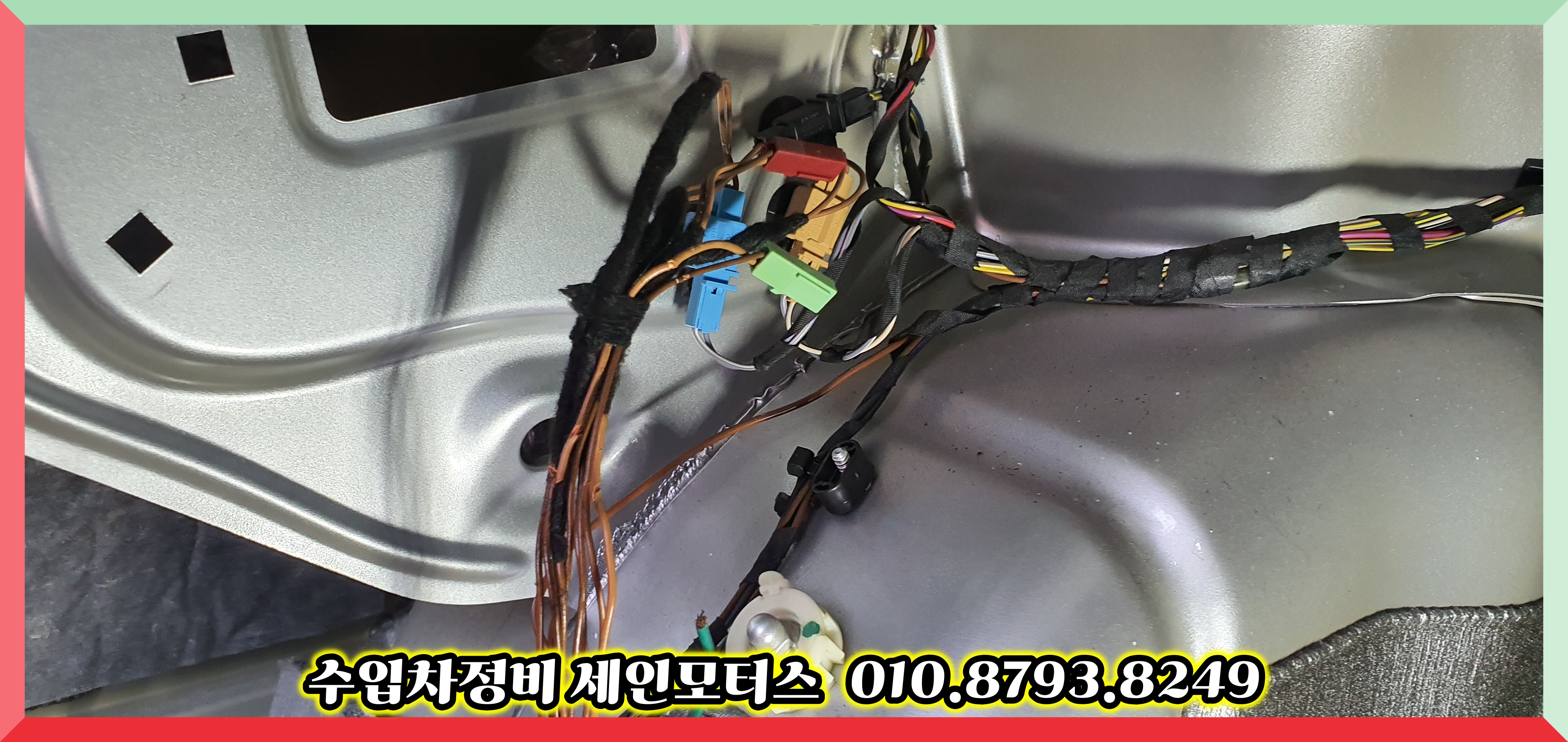

이 차도 결국은 사진에서 보이는 부분...저곳이 트렁크가 작동하면서 배선이 움직이는 부분인데 저곳에서 단선이

발생했네요.

그런데 이런경우 배선이 한가닥만 단선되지 않기에 다른 부분들도 면밀히 점검을 해야 두번 작업하지 않습니다.

배선이 단선된 부분이 한군데만 있는것이 아니고 조금 길게 퍼져 있어서 배선을 연결하고 하는 과정이 필요합니다.

그런데 이런 배선단선수리를 진행하면서 주의할것은 배션을 연결하고 수리하는 과정에서 배선의 유연성이 떨어지게

되는데 이부분을 간과하면 금방 동일한 고장이 재현이 될수 있습니다.

그래서 배선을 연결하고 수리는 하되 최대한 배선의 유연성을 잃지 않도록 작업을 하는것이 중요합니다.

그리고 트렁크의 경우는 작동을 하면서 배선이 구부러지지 않도록 신경을 써야 오랫동안 고장없이

사용이 가능하다는점도 알려드리고 싶네요.

이렇게 오늘은 트렁크의 배선수리에 대해서 포스팅을 해보았습니다.

도움이 되셨으면 좋겠네요.
