투싼 DPF 수리 사례 #4｜흡기 크리닝 중 발견한 4번 실린더 냉각수

안녕하세요. 원주 세인모터스입니다.

이번 글은 2013년식 투싼 DPF 수리 사례 4편입니다.

지난 3편에서는 DPF 교환과 저압 EGR 크리닝 이후, 차량의 전체적인 상태를 고려해 흡기 크리닝과 고압 EGR 밸브·쿨러 크리닝까지 추가로 진행하게 된 과정을 소개해 드렸습니다.

그런데 흡기 크리닝을 진행하던 중 예상하지 못했던 문제가 발견됐습니다.

바로 4번 실린더 내부에서 냉각수가 확인된 것입니다.

처음에는 DPF 클리닝을 위해 입고했던 차량이었지만, 이제는 DPF나 EGR 문제가 아닌 엔진 내부를 확인해야 하는 상황이 되었습니다.

이번 글에서는 흡기 크리닝 과정에서 발견한 냉각수가 왜 중요한 문제인지, 그리고 어떻게 엔진 내부 상태를 점검하게 되었는지 소개해 드리겠습니다.

---

4번 실린더에서 발견된 냉각수

흡기 계통을 탈거하고 흡기 포트 크리닝을 진행하던 중 4번 실린더에서 이상한 흔적을 확인했습니다.

실린더 내부에 있어서는 안 되는 액체가 확인된 것입니다.

자세히 확인한 결과 냉각수로 판단되는 액체가 4번 실린더 내부에 고여 있는 상태였습니다.



이 상태를 확인한 순간 기존 작업을 그대로 진행할 수는 없었습니다.

흡기 크리닝을 위해 분해한 상태였지만, 먼저 확인해야 할 것은 따로 있었습니다.

냉각수가 왜 실린더 안으로 들어갔는가?

이 원인을 확인하지 않은 채 단순히 흡기 크리닝만 마치고 조립하는 것은 의미가 없기 때문입니다.

---

실린더 내부에 냉각수가 들어가면 왜 문제가 될까요?

정상적인 엔진이라면 냉각수와 연소실은 서로 분리되어 있어야 합니다.

냉각수는 엔진 내부의 냉각 통로를 따라 순환하고, 실린더 내부에서는 연료와 공기가 연소하게 됩니다.

따라서 냉각수가 실린더 내부에서 확인됐다면 냉각 계통과 연소실 사이의 어느 부분에서 문제가 발생했는지 확인해야 합니다.

가능성을 생각해 보면 엔진의 상태에 따라 여러 원인이 있을 수 있습니다.

• 헤드 가스켓 손상
• 엔진 헤드 손상 또는 균열
• 냉각수 유입과 관련된 다른 경로의 이상

하지만 이 시점에서 바로 특정 부품을 원인으로 단정할 수는 없습니다.

실제 정비에서는 발견된 현상을 먼저 확인하고, 추가 점검을 통해 원인을 좁혀가는 과정이 필요합니다.

그래서 먼저 4번 실린더만 보는 것이 아니라 다른 실린더의 상태도 함께 확인하기로 했습니다.

---

1번부터 4번까지 모든 실린더를 비교했습니다

실린더 내부 상태를 확인하기 위해 내시경 장비를 사용했습니다.

단순히 4번 실린더만 확인하는 것이 아니라 1번부터 4번까지 각각의 상태를 비교했습니다.

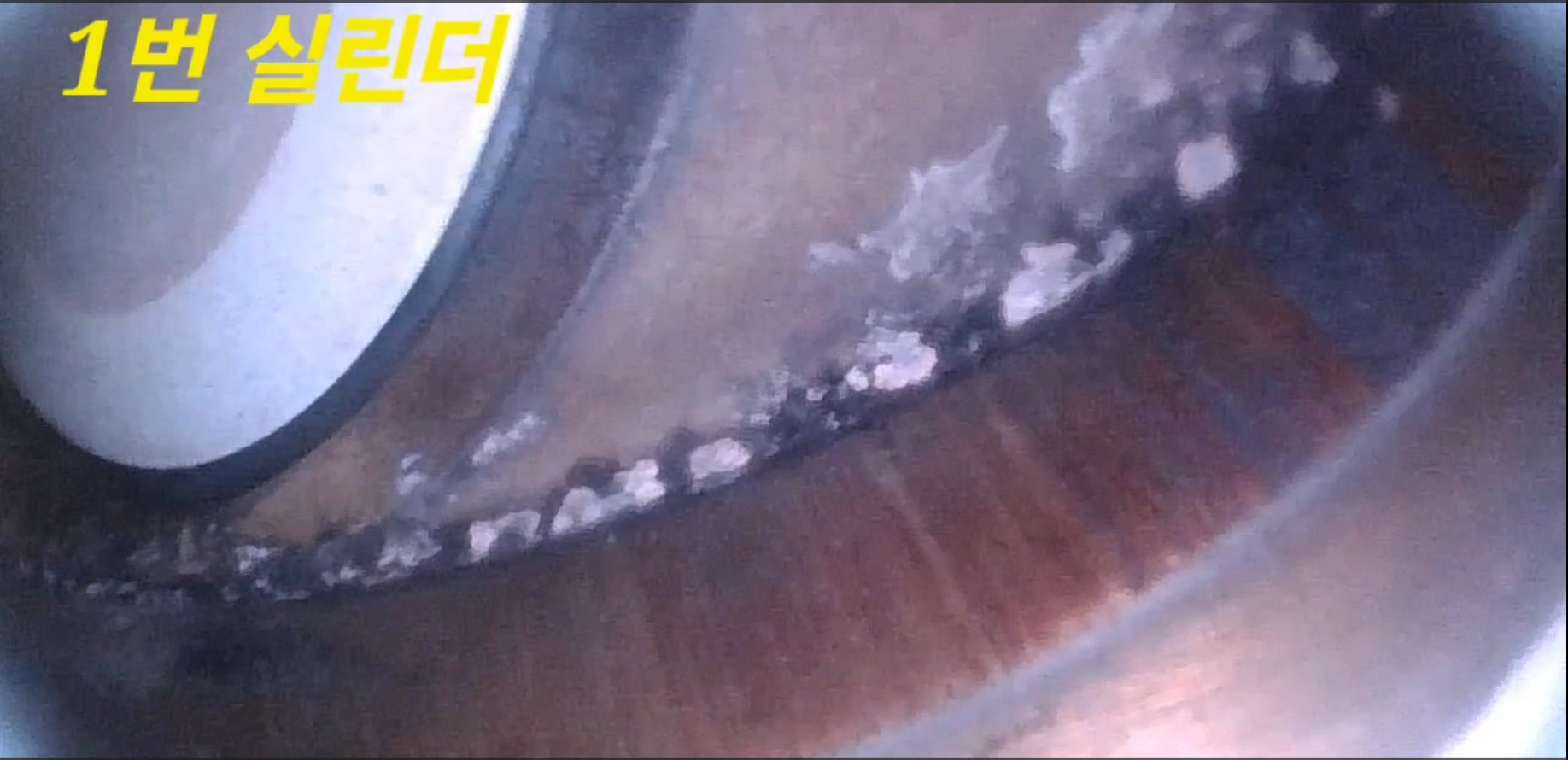

1번 실린더 상태

먼저 1번 실린더의 상태를 확인했습니다.

피스톤 상부와 실린더 내부의 일반적인 오염 상태를 확인하고 다른 실린더와 비교할 기준으로 삼았습니다.

---

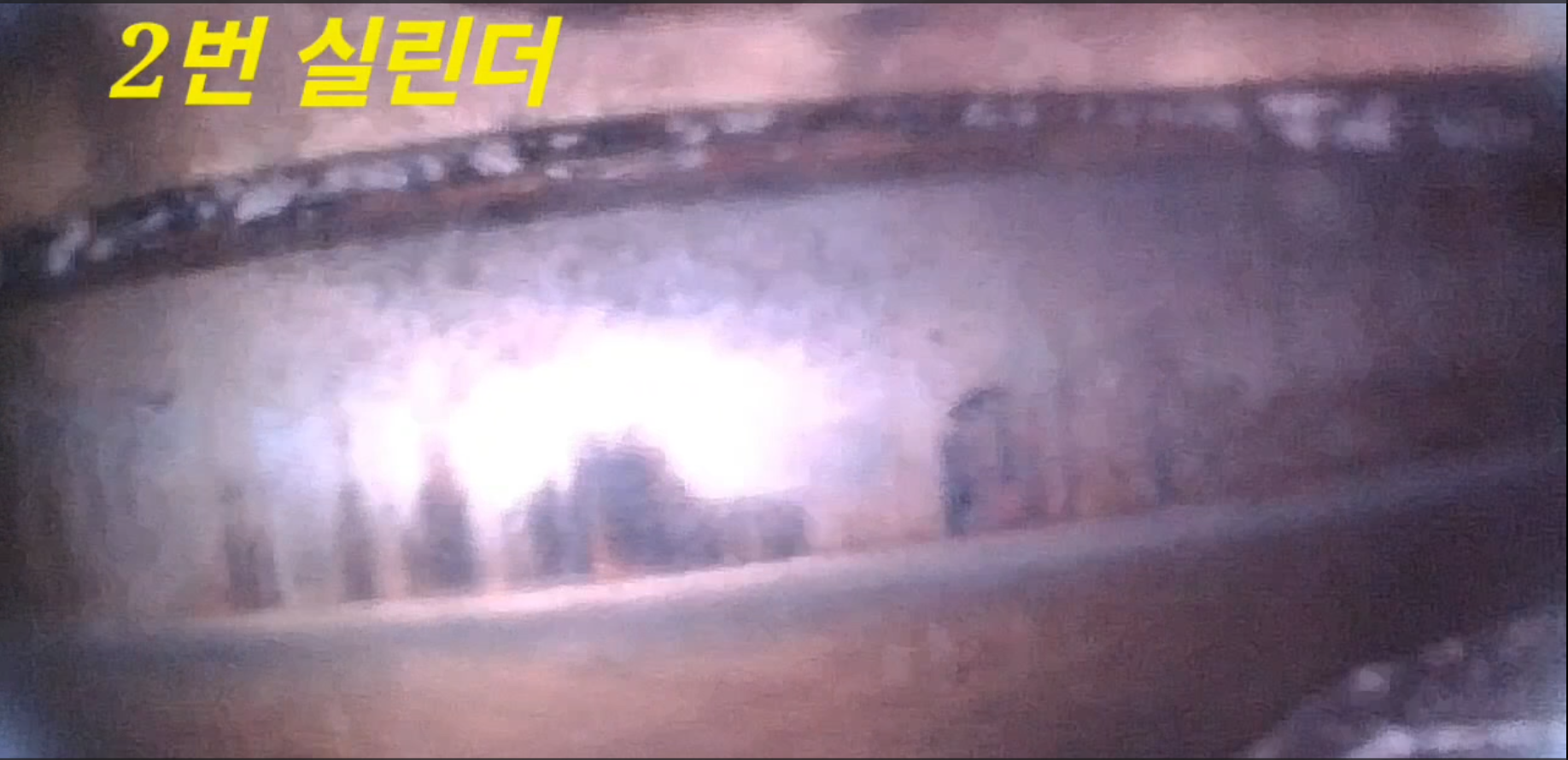

2번 실린더 상태

다음으로 2번 실린더를 확인했습니다.

각 실린더의 상태는 차량의 운행 조건과 엔진 상태에 따라 차이가 있을 수 있기 때문에 하나의 사진만 보고 판단하기보다 전체를 비교하는 것이 중요합니다.

---

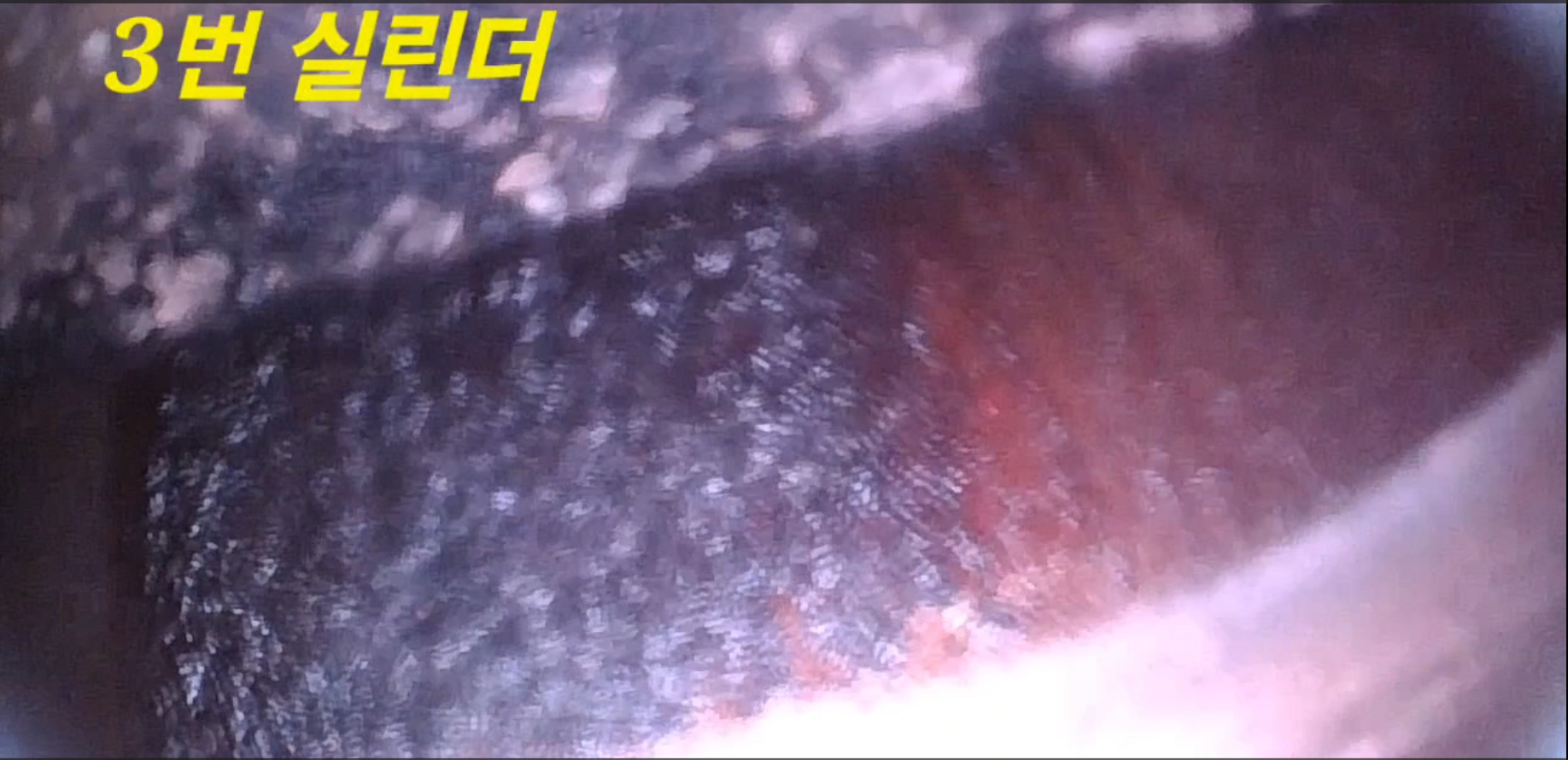

3번 실린더 상태

3번 실린더 역시 같은 방법으로 상태를 확인했습니다.

이렇게 각 실린더를 비교하면서 4번 실린더에서 발견된 현상이 다른 실린더에도 있는지 확인했습니다.

---

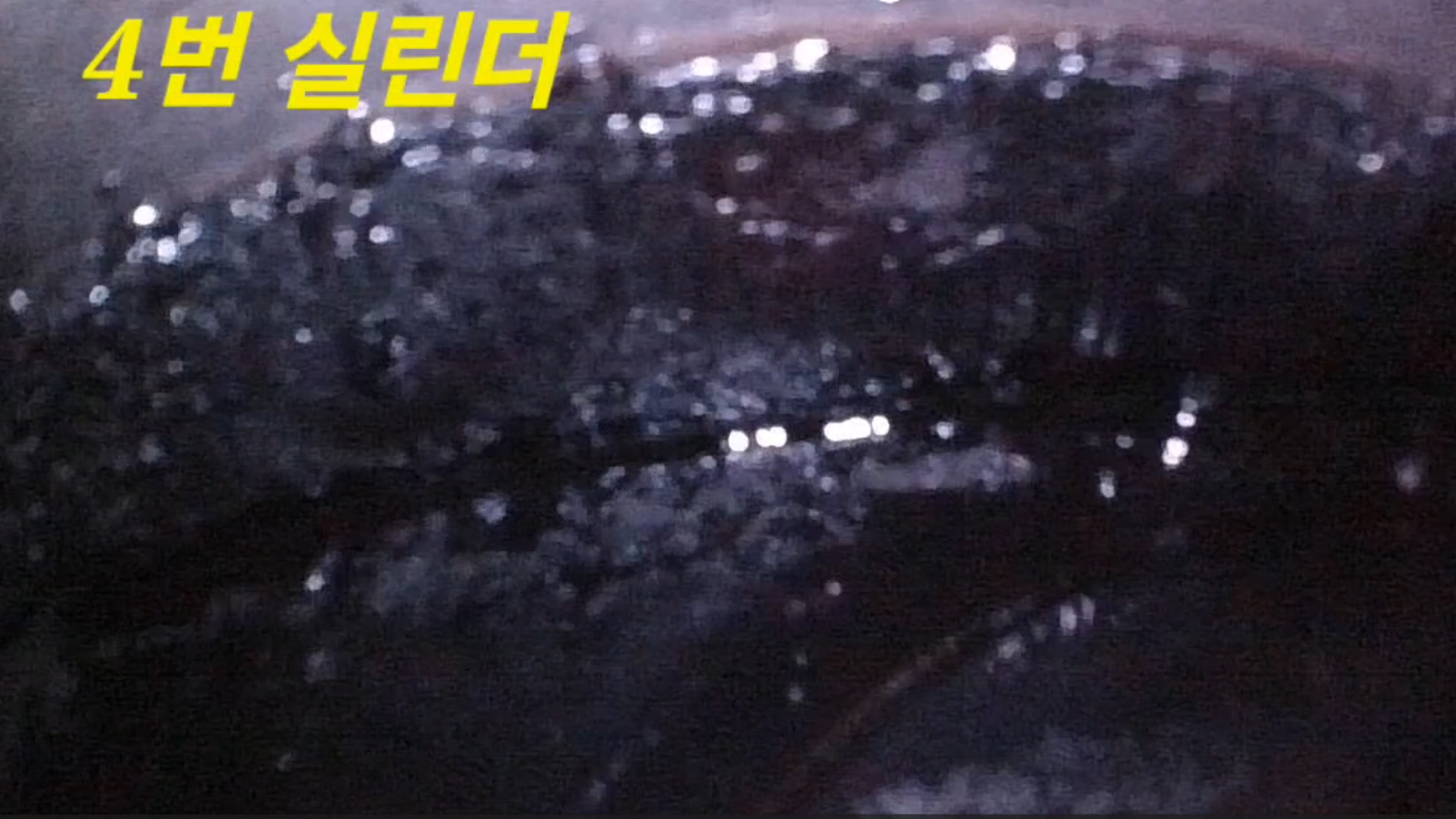

문제의 4번 실린더

마지막으로 문제가 처음 발견된 4번 실린더를 다시 확인했습니다.

앞서 흡기 크리닝 과정에서 확인했던 냉각수와 다른 실린더의 상태를 함께 비교하면서, 4번 실린더에 발생한 이상을 보다 자세히 확인했습니다.

중요한 것은 단순히 "냉각수가 발견됐다"는 사실만이 아니었습니다.

다른 실린더와 비교했을 때 왜 4번 실린더에서 이런 현상이 나타났는지 원인을 확인하는 것이 다음 단계였습니다.

---

DPF 작업을 하다가 엔진 내부까지 확인하게 된 이유

이번 차량의 정비 과정은 처음부터 엔진 헤드 수리를 계획했던 것이 아닙니다.

처음 입고 목적은 DPF 클리닝이었습니다.

하지만 실제 차량을 점검하면서 작업 범위가 계속 바뀌었습니다.

DPF를 탈거한 뒤 후단에서 매연이 확인됐고,

DPF 클리닝

↓

DPF 교환 결정

↓

저압 EGR 밸브·쿨러 크리닝

↓

흡기 크리닝

↓

고압 EGR 밸브·쿨러 크리닝

↓

그리고 흡기 크리닝 과정에서

4번 실린더 냉각수 발견

이라는 새로운 문제가 확인됐습니다.

처음 입고 당시에는 알 수 없었던 문제입니다.

만약 흡기 계통을 분해하지 않았거나, 실린더 내부를 자세히 확인하지 않았다면 발견하지 못했을 가능성도 있습니다.

그래서 실제 정비에서는 처음 요청받은 작업만 기계적으로 진행하는 것보다 작업 과정에서 새롭게 발견되는 이상을 확인하고 원인을 추적하는 과정이 중요합니다.

---

여기서 중요한 것은 원인을 섣불리 단정하지 않는 것입니다

4번 실린더에서 냉각수가 발견됐다고 해서 곧바로 특정 부품만 교환할 수는 없습니다.

냉각수가 유입된 원인을 정확하게 확인해야 하기 때문입니다.

따라서 이번 차량도 내시경을 통해 각 실린더의 상태를 확인한 뒤, 발견된 현상과 엔진의 전체적인 상태를 종합해 다음 작업 방향을 결정했습니다.

결국 엔진 내부의 상태를 보다 정확하게 확인하기 위해 엔진 헤드를 탈거해 직접 점검하는 방향으로 작업을 진행하기로 했습니다.

처음 DPF 클리닝을 위해 입고한 차량이었지만, 실제 점검 과정에서 발견된 문제를 따라가다 보니 결국 엔진 헤드까지 확인해야 하는 상황이 된 것입니다.

---

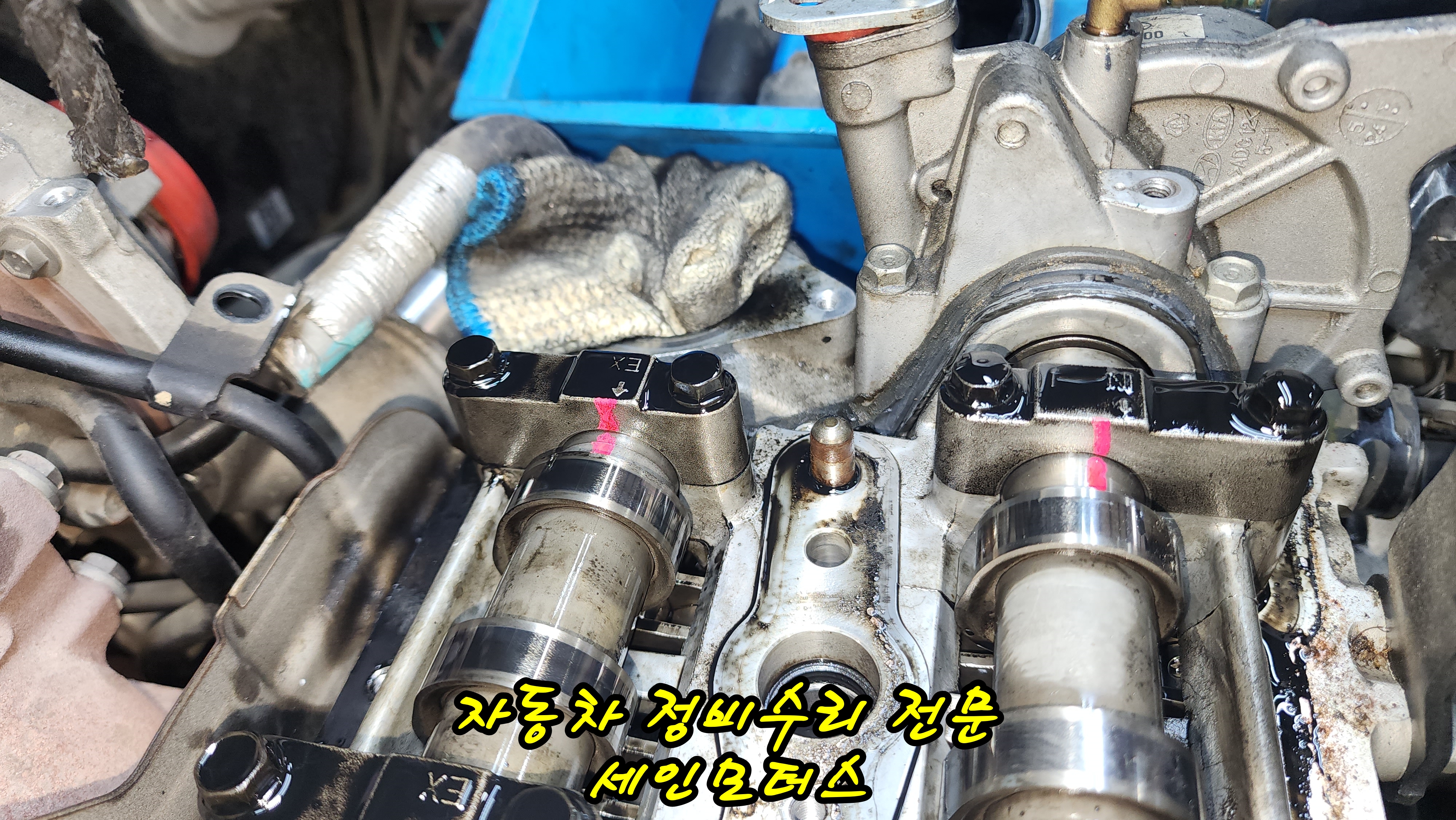

엔진 헤드를 탈거하기로 결정했습니다

엔진 헤드 탈거는 간단한 추가 작업이 아닙니다.

엔진 상부를 상당 부분 분해해야 하고, 타이밍 계통과 관련 부품까지 작업해야 하기 때문에 작업 범위가 크게 확대됩니다.

따라서 차주분께 현재까지 확인된 내용을 설명드리고, 4번 실린더에서 발견된 냉각수와 내시경 점검 결과를 함께 안내드렸습니다.

그리고 엔진 헤드를 탈거해 냉각수 유입 원인을 직접 확인하는 방향으로 작업을 진행했습니다.

이제부터는 실제 엔진 내부를 확인해야 합니다.

과연 냉각수는 어디를 통해 4번 실린더로 들어왔을까요?

그리고 처음 발견했던 냉각수의 진짜 원인은 무엇이었을까요?

---

다음 편에서는 엔진 헤드 수리 과정을 소개합니다

이번 4편에서는 흡기 크리닝 과정에서 4번 실린더 내부의 냉각수를 발견하고, 내시경으로 각 실린더의 상태를 비교한 뒤 엔진 헤드 탈거를 결정하게 된 과정을 소개해 드렸습니다.

다음 5편에서는 실제로 엔진 헤드를 탈거한 뒤 상태를 확인하고,

• 엔진 헤드 분해
• 헤드 가스켓 상태 확인
• 냉각수 유입 원인 점검
• 엔진 헤드 수리
• 타이밍 체인 및 관련 부품 조립
• 엔진오일 교환
• 최종 점검 및 출고

까지 이번 투싼 DPF 수리 사례의 마지막 과정을 소개해 드리겠습니다.

DPF 클리닝으로 시작했던 정비가 왜 결국 엔진 헤드 수리까지 이어졌는지, 마지막 5편에서 전체 과정을 정리해 보겠습니다.

---

자주 묻는 질문

Q. 흡기 크리닝 중 실린더에서 냉각수가 발견되면 바로 헤드 가스켓 불량인가요?

아닙니다. 실린더 내부에서 냉각수가 발견됐다는 사실만으로 바로 헤드 가스켓을 원인으로 단정할 수는 없습니다. 냉각수 유입 경로와 엔진 상태를 추가로 확인해야 하며, 필요에 따라 내시경 점검이나 엔진 분해 점검을 통해 원인을 확인해야 합니다.

Q. DPF 문제를 수리하다가 엔진 헤드 문제까지 발견될 수 있나요?

가능합니다. DPF 자체의 문제가 엔진 헤드 고장을 직접 의미하는 것은 아닙니다. 하지만 차량을 점검하고 부품을 탈거하는 과정에서 기존에는 확인하기 어려웠던 다른 문제가 발견될 수 있습니다. 이번 사례도 DPF 클리닝으로 시작했지만 실제 점검 과정에서 여러 문제를 확인하면서 엔진 내부까지 점검하게 됐습니다.

Q. 실린더 내시경 점검은 왜 하나요?

엔진을 바로 분해하지 않고도 실린더 내부와 피스톤 상부 등의 상태를 확인할 수 있기 때문입니다. 여러 실린더의 상태를 비교하면 특정 실린더에 발생한 이상을 확인하는 데 도움이 됩니다.

---

이번 사례 핵심 정리

이번 투싼은 처음에 DPF 클리닝을 목적으로 입고했습니다.

하지만 실제 차량을 점검하면서

DPF 후단 매연 확인

→ DPF 교환

→ 저압 EGR 크리닝

→ 흡기 및 고압 EGR 크리닝

→ 4번 실린더 냉각수 발견

→ 실린더 내시경 점검

→ 엔진 헤드 탈거 결정

까지 작업 방향이 바뀌었습니다.

이번 사례에서 가장 중요했던 것은 처음부터 엔진 헤드 수리를 계획한 것이 아니라, 실제 차량에서 확인되는 문제를 하나씩 점검하면서 원인을 추적했다는 점입니다.

다음 5편에서 최종적인 엔진 헤드 수리와 출고 과정을 이어서 소개해 드리겠습니다.
